Orion LCD
Kombiniertes Spannungsprüf- und anzeigesystem
Der Orion LCD 1 ist ein multifunktionales Gerät zum Anschluss an Schnittstellen bzw. Messpunkten kapazitiver Spannungsprüfsysteme nach IEC 61243-5 (LRM-Systeme) und IEC 62271-213. Er ist ein kombiniertes Gerät und hat folgende Funktionen:
- als Spannungsprüfer die Zustände „Spannung vorhanden“ und „Spannung nicht vorhanden“ prüfen,
- als universeller Phasenvergleicher die Zustände „Phasengleichheit“ und „Phasenungleichheit“ prüfen,
- zur „Prüfung der Schnittstellenbedingungen von Koppelteilen“ (Wiederholungsprüfung) eingesetzt werden.
Produktmerkmale
- Nach IEC 61243-5 (VDE 0682-415)
- Schnittstellenprüfer
- Drehfeld-Richtungsanzeiger mit Status RGB-LED
- Robustes Design: Gummierung zur verbesserten Stoßfestigkeit
Messleitungen
LCD-Display
Anzeigeelemente auf dem LCD-Display
Der ORION LCD 1 stellt die Funktionen wie folgt auf dem LCD-Display dar:

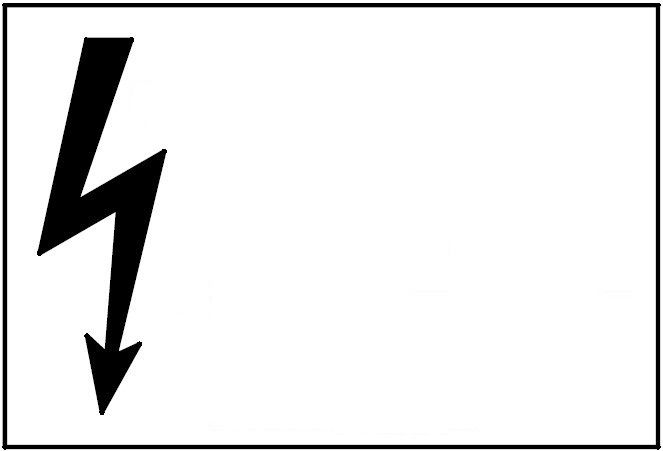

Spannung vorhanden

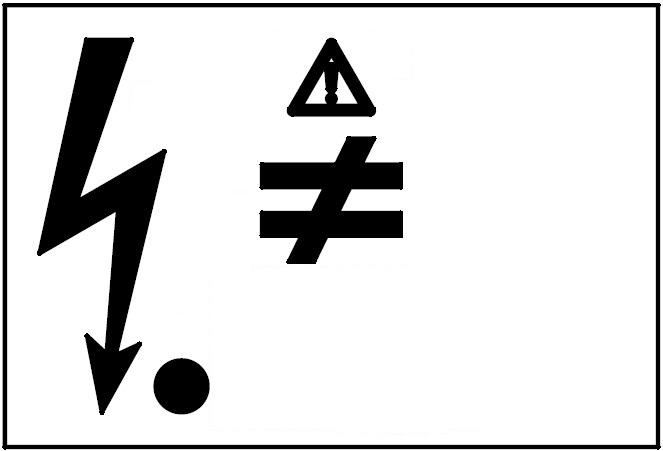

Spannung vorhanden, Bedingung für Wiederholungsprüfung nicht erfüllt

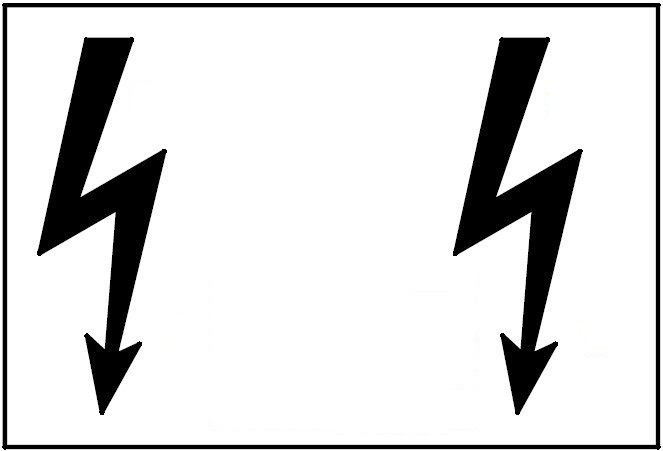

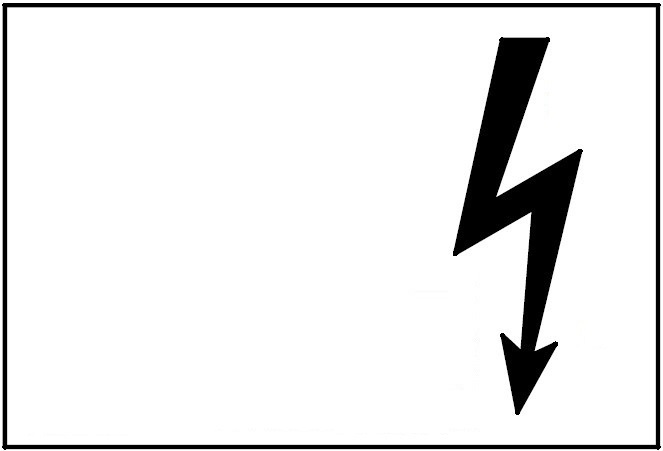

Spannung vorhanden, Bedingung für Wiederholungsprüfung erfüllt

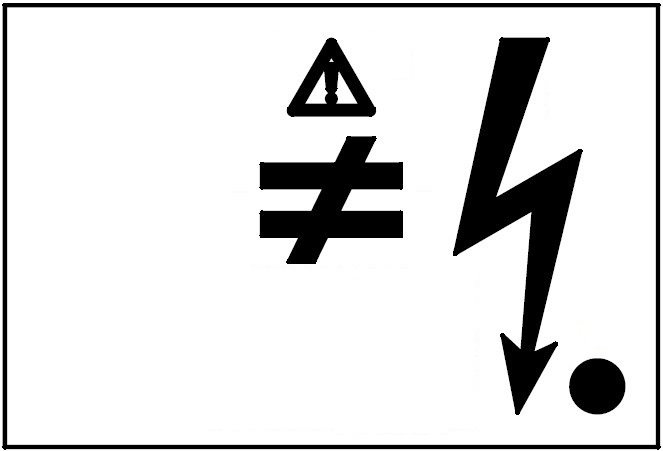

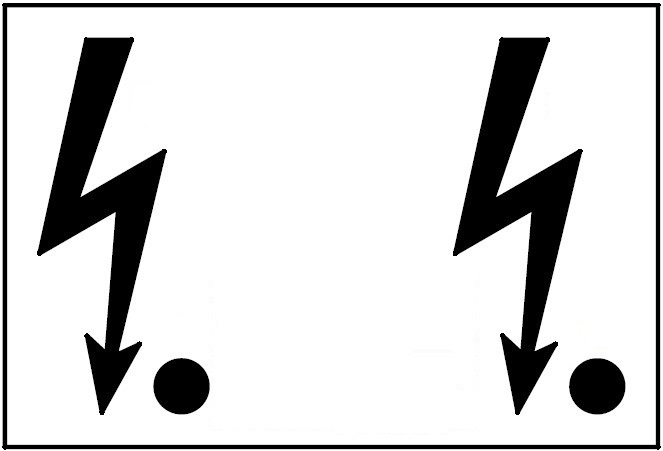

Phasengleichheit, Spannung vorhanden und Bedingung für Wiederholungsprüfung erfüllt

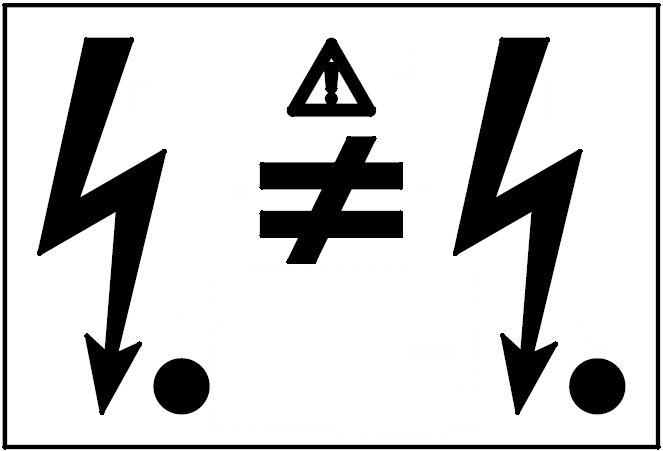

Phasenungleichheit, Spannung vorhanden und Bedingung für Wiederholungsprüfung erfüllt
Technische Daten
| Orion LCD | |
|---|---|
| Nennfrequenz | 16,7 Hz, 50 Hz oder 60 Hz |
| Eingangsimpedanz | 2,0 MΩ ( 6,4 Vrms und 50 Hz) |
| System nach IEC 62271-213/-215 | kapazitiv |
| Ansprechschwelle Spannungsprüfung | 4,0 V – 5,0 V (@ 50 Hz) |
| Ansprechschwelle Phasenvergleich Phasenwinkel | |± 10 – 60°|, Klasse B |
| Ansprechschwelle Koppelteilprüfung | 6,4 V bei 2,0 MΩ / 50 Hz |
| Versorgung | selbstversorgt, keine Batterie |
| Schutzklasse | II (doppelte Isolierung, 230V) |
| Schutzart | IP54 |
| Gehäuseabmessung | 118 mm x 60 mm x 18 mm |
| Gewicht | 280 g |
| Betriebstemperatur | -25 °C bis +55 °C |
