Comet Serie
Spannungsprüfer mit Eigenprüfeinrichtung
Die Comet-Spannungsprüfer von Horstmann dienen zur Feststellung der Betriebsspannung mit der eindeutigen Anzeige „Spannung vorhanden“ oder „Spannung nicht vorhanden“. Sie verfügen über eine integrierte Eigenprüfvorrichtung, mit deren Hilfe vor Einsatz eine Funktionskontrolle durchgeführt wird.
Entwickelt mit einem klaren Fokus auf die Anforderungen von Technikern, bieten diese robusten Prüfgeräte nicht nur höchste Messgenauigkeit, sondern auch eine integrierte Eigenprüfung, die Ihre Sicherheit erhöht und den Arbeitsalltag erleichtert.
Ob in Wartung, Installation oder Fehlersuche – die Comet-Serie begleitet Sie mit durchdachten Funktionen und langlebiger Qualität. Verlassen Sie sich auf bewährte Technik „Made by Horstmann“, um Ihre Arbeit effizient und sicher zu gestalten. Das robuste Design hält auch anspruchsvollen Arbeitsbedingungen stand, während die intuitive Bedienung präzise Messungen selbst in schwer zugänglichen Bereichen ermöglicht.
Die Comet Serie besteht aus sechs Geräten:
- Comet BL-I | Comet BL-A – Klassische Bauform
- Comet BS-I | Comet BS-A – Klassische Bauform + Umschaltbar
- Comet BK-I | Comet BK-A – Verkürzte Bauform
Alle Comet-Geräte unterliegen nach DGUV Vorschrift 3 (Tabelle 1c) der in einem Zyklus von 6 Jahren vorgeschriebenen Wiederholungsprüfung.
Comet BL-I | Comet BL-A
Produktmerkmale
- Nach IEC 61243-1 (VDE 0682-411) Kategorie S
- Comet BL-I: Bauform für den Innenraum
- Comet BL-A: Bauform für den Außenraum
- Spannungsanzeige optisch bzw. optisch und akustisch
- Integrierte Eigenprüfung
BL-I / BL-A sind einpolige, kapazitive Spannungsprüfer. Es wird die Schaltung einschließlich der Kontaktelektrode überprüft (vollständige Eigenprüfung).
Technische Daten
| Comet BL-I | Comet BL-A | |
|---|---|
| Verwendung |
|
| Anzeige |
|
| Nennfrequenz | 50 Hz (optional 60 Hz) |
| Versorgung | 2 Lithiumzellen 6-jährige Betriebsbereitschaft bei 10 Bereitzyklen / Tag und 230 Arbeitstagen / Jahr |
| Einsatztemperatur | −25 °C bis +70 °C, Klimaklasse N und W |
| Nennspannung [kV] | Gesamtlänge a [mm] | Eintauchtiefe b [mm] | Art. Nr. Comet BL-I (Innen) Optisch | Art. Nr. Comet BL-I (Innen) Optisch und akustisch | Art. Nr. Comet BL-A (Außen) Optisch | Art. Nr. Comet BL-A (Außen) Optisch und akustisch |
|---|---|---|---|---|---|---|
| 5 | 1.270 | 462 | 50-0901-011 | 50-0903-008 | 50-1001-009 | 50-1003-009 |
| 10 | 1.270 | 462 | 50-0901-012 | 50-0903-009 | 50-1001-010 | 50-1003-010 |
| 20 | 1.420 | 612 | 50-0901-013 | 50-0903-010 | 50-1001-011 | 50-1003-011 |
| 6-10 | 1.420 | 612 | 50-0901-014 | 50-0903-011 | 50-1001-012 | 50-1003-012 |
| 10-20 | 1.570 | 762 | 50-0901-015 | 50-0903-012 | 50-1001-013 | 50-1003-013 |
| 20-30 | 1.570 | 762 | 50-0901-022 | 50-0903-018 | 50-1001-015 | 50-1003-018 |
Comet BS-I | Comet BS-A
Produktmerkmale
- Nach IEC 61243-1 (VDE 0682-411) Kategorie S
- Spannungsprüfer für Nennspannungen zwischen
5 und 30 kV, umschaltbar - Comet BS-I: Bauform für den Innenraum
- Comet BS-A: Bauform für den Außenraum
- Spannungsanzeige optisch bzw. optisch und akustisch
- Verkürzte Bauform
- Integrierte Eigenprüfung
Der Comet BS-I und BS-A sind einpolige, umschaltbare Spannungsprüfer in verkürzter Bauform. Eigenprüfvorrichtung, mit deren Hilfe vor Einsatz eine Funktionskontrolle durchgeführt wird. Es wird die Schaltung einschließlich der Kontaktelektrode überprüft (vollständige Eigenprüfung).
Mit dem Drehknopf können drei Spannungsbereiche eingestellt werden:
0: Aus
1: 5 — 10 kV
2: 10 — 20 kV
3: 20 — 30 kV
Technische Daten
| Comet BS-I | Comet BS-A | |
|---|---|
| Verwendung |
|
| Anzeige |
|
| Nennfrequenz | 50 Hz (optional 60 Hz) |
| Versorgung | 2 Lithiumzellen 6-jährige Betriebsbereitschaft bei 10 Bereitzyklen / Tag und 230 Arbeitstagen / Jahr |
| Einsatztemperatur | −25 °C bis +70 °C, Klimaklasse N und W |
| Nennspannung [kV] | Gesamtlänge a [mm] | Eintauchtiefe b [mm] | Art. Nr. Comet BS-I (Innen) Optisch | Art. Nr. Comet BS-I (Innen) Optisch und akustisch | Art. Nr. Comet BS-A (Außen) Optisch | Art. Nr. Comet BS-A (Außen) Optisch und akustisch |
|---|---|---|---|---|---|---|
| 5-30 | 1.570 | 758 | 50-0921-001 | 50-0923-001 | 50-1021-001 | 50-1023-001 |

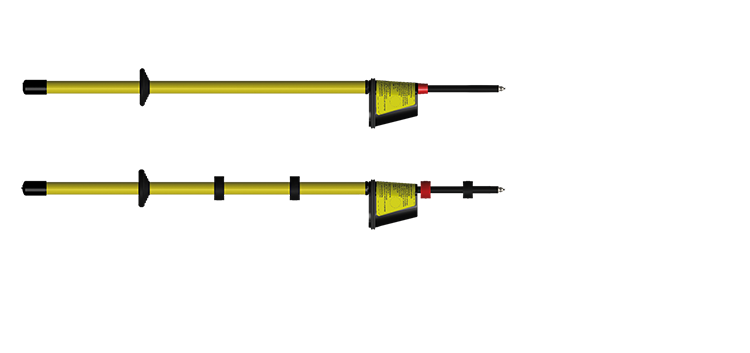

Comet BK-I | Comet BK-A
Produktmerkmale
- Nach IEC 61243-1 (VDE 0682-411) Kategorie L (Freileitung)
- Comet BK-I: Bauform für den Innenraum
- Comet BK-A: Bauform für den Außenraum
- Spannungsanzeige optisch bzw. optisch und akustisch
- Verkürzte Bauform
- Integrierte Eigenprüfung
Der Comet BK-I und BK-A sind einpolige, kapazitive Spannungsprüfer in verkürzter Bauform. Es wird die Schaltung einschließlich der Kontaktelektrode überprüft (vollständige Eigenprüfung).
Technische Daten
| Comet BK-I | Comet BK-A | |
|---|---|
| Verwendung |
|
| Anzeige |
|
| Nennfrequenz | 50 Hz (optional 60 Hz) |
| Versorgung | 2 Lithiumzellen 6-jährige Betriebsbereitschaft bei 10 Bereitzyklen / Tag und 230 Arbeitstagen / Jahr |
| Einsatztemperatur | −25 °C bis +70 °C, Klimaklasse N und W |
| Nennspannung [kV] | Gesamtlänge a [mm] | Eintauchtiefe b [mm] | Art. Nr. Comet BK-I (Innen) Optisch | Art. Nr. Comet BK-I (Innen) Optisch und akustisch | Art. Nr. Comet BK-A (Außen) Optisch | Art. Nr. Comet BK-A (Außen) Optisch und akustisch |
|---|---|---|---|---|---|---|
| 6-10 | 900 | 110 | 50-1301-001 | 50-1303-001 | 50-1401-001 | 50-1403-001 |
| 10-20 | 900 | 210 | 50-1301-002 | 50-1303-002 | 50-1401-002 | 50-1403-002 |
