FL-I
Spannungsprüfer ohne Eigenprüfeinrichtung
Der FL-I ist ein einpoliger Spannungsprüfer, der zur Feststellung der Betriebsspannung mit der eindeutigen Anzeige „Spannung vorhanden“ oder „Spannung nicht vorhanden“ dient. Der FL-I verfügt über keine Eigenversorgung (Batterie) und somit über keine Eigenprüfung.
Für den Transport kann die Isolierstange von dem Anzeigegerät mit der Kontaktelektrode getrennt werden.
Das Gerät unterliegt nach DGUV Vorschrift 3 (Tabelle 1c) der in einem Zyklus von 6 Jahren vorgeschriebenen Wiederholungsprüfung.
Produktmerkmale
- Nach IEC 61243-1 (VDE 0682-411) Kategorie S
- Bauform für den Innenraum
- Spannungsanzeige optisch
- Batterielos
Spannungsprüfung
Der Spannungsprüfer Typ FL-I hat keine eigene Energiequelle und damit keine Eigenprüfeinrichtung. Vor der Spannungsprüfung muss daher eine Funktionsprüfung an einer bekannten Spannung durchgeführt werden.
Den Spannungsprüfer unmittelbar nach erfolgter Funktionsprüfung mit Kontaktelektrode an den zu prüfenden Leiter legen. Die Kontaktstelle des zu prüfenden Leiters muss metallisch blank sein. Lackschichten können ggf. mit einer Prüfspitze durchdrungen werden.
Technische Daten
| FL-I | Verwendung | Unter trockenen Bedingungen, üblicherweise in Innenräumen |
|---|---|

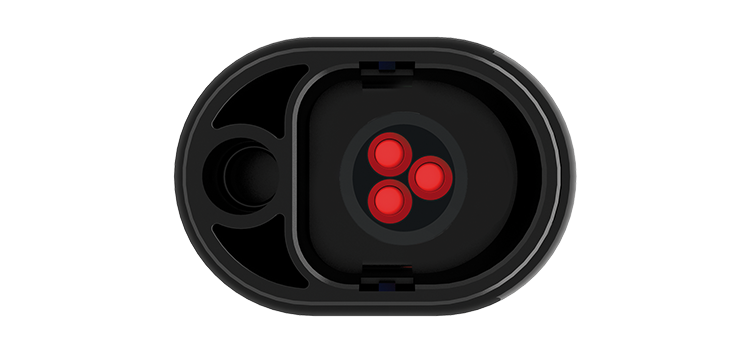

| Eingänge | 3 rote LEDs |
| Anzeige | 50 Hz (optional 60 Hz) |
| Nennfrequenz | 50 Hz (optional 60 Hz) |
| Einsatztemperatur | −25 °C bis +70 °C, Klimaklasse N und W |
Ausführungen
| Nennspannung [kV] | Gesamtlänge a [mm] | Eintauchtiefe b [mm] | Art.-Nr. |
|---|---|---|---|
| 6 | 1.270 | 463 | 50-1201-001 |
| 10 | 1.270 | 463 | 50-1201-002 |
| 20 | 1.370 | 563 | 50-1201-003 |
