BO-A AC/DC
Spannungsprüfer für Bahnoberleitungen

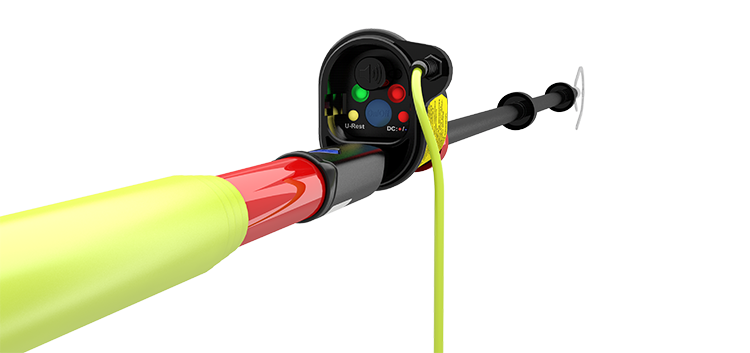

Der mobile Spannungsprüfer BO-A AC/DC dient zur Feststellung der Spannungsfreiheit bei Oberleitungen. Er erkennt gefährliche DC- und AC-Restspannungen und erhöht somit die Anwendersicherheit. Der BO-A AC/DC ist ein zweipoliger Spannungsprüfer für Oberleitungen von z. B. Straßenbahnen und Elektrobussen. Wird der BO-A AC/DC an einen spannungsführenden Leiter angelegt, wird ein optisches und akustisches Signal aktiviert. Ein Gleich- oder Wechselspannungsnetz wird eigenständig erkannt und angezeigt.
Der BO-A AC/DC ist in Anlehnung an die Normen IEC 61243-1, -2 und DIN VDE 0681-6 konstruiert und geprüft. Somit ist er weltweit einsetzbar.
Das Gerät unterliegt nach DGUV Vorschrift 3 (Tabelle 1c) der in einem Zyklus von 6 Jahren vorgeschriebenen Wiederholungsprüfung.
Produktmerkmale
- Einsatz: Unter trockenen und Regenbedingungen
- Dauer “Bereitschaft”: 65 s ±15 s
- Anzeigeart: Nach Gruppe III IEC 61243-1
- Nennspannung / Nennfrequenz:
Folgende Standardversionen sind verfügbar:
Un = 100 V – 300 V | Un = 300 V – 900 V | Un = 1000 V – 3000 V
Siehe Aufdruck auf dem Typenschild, Toleranz ± 10 %
16,7 – 60 Hz - Versorgung: Austauschbare Lithium-Zellen (Mindestlebensdauer
von 6 Jahren basierend auf ca. 10 Bereitzyklen pro Tag und 230 Arbeitstagen pro Jahr) - Einsatztemperatur: −25 bis +70 °C, Klimaklasse N und W
Ihr Mehrwert
- Geringes Gewicht und komfortable Tasche –
Einfache Handhabung und Transport - Vollständige Eigenprüfung + Restspannungsanzeige – Maximale Sicherheit
- Steck- und Teleskopsystem – Leicht und schnell einsatzbereit
- Helle LEDs und laute akustische Signale – Gute Wahrnehmung unter allen Umgebungsbedingungen
- Stoßfest und kein Batterieaustausch – Wartungsfrei (> 6 Jahre)

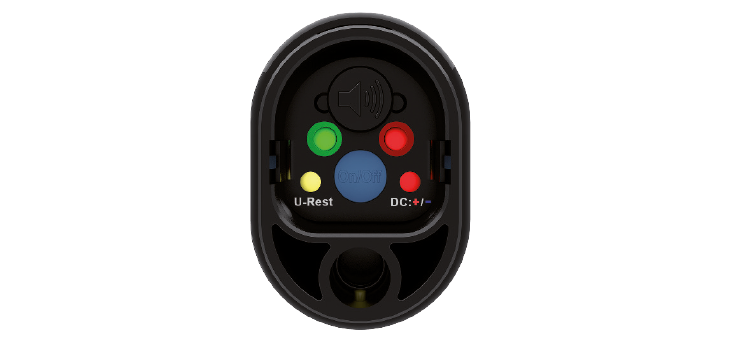

Akustischer Melder
Ein-/Aus-Taster
Rote LED
„Spannung vorhanden“
Grüne LED
„Spannung nicht vorhanden“
und Bereitschaftsmodus
Technische Daten
| BO-A AC/DC | |
|---|---|
| Verwendung | Unter trockenen und Regenbedingungen |
| Anzeige |
|
| Dauer „Bereitschaft“ | 65 s ±15 s (Automatische Selbsteinschaltung optional erhältlich) |
| Anzeigeart | Nach Gruppe III von IEC 61243-1 |
| Nennspannung / Nennfrequenz | Folgende drei Standardvarianten sind erhältlich: Un = 100 V — 300 V Un = 300 V — 900 V Un = 1000 V — 3000 V Siehe Aufdruck auf Typenschild, Toleranz ± 10 % 16,7 — 60 Hz |
| Eigenschaften der Isolierstange | Prüfung auf Ableitstrom des Isolierteils mit 1,2 x Ur für 1 min |
| Versorgung | Lithiumzellen 6 Jahre bei ca. 10 Bereitzyklen / Tag und 230 Tagen / Jahr |
| Transportlänge | <1.110 mm |
| Mindestlänge Isolierteil | >520 mm |
| Einsatztemperatur | −25 °C bis +65 °C, Klimaklasse N und W |
Ausführungen
| Nennspannung [kV] Nennfrequenz [Hz] | Gesamtlänge a [mm] ±50 mm | Ausführung | Art.-Nr. |
|---|---|---|---|
| 100 — 300 V (AC) / 50 Hz oder DC | 4.700 | Teleskopstange / Steckadapter | 50-1600-202 |
| 300 — 900 V (AC) / 50 Hz oder DC | 4.700 | Teleskopstange / Steckadapter | 50-1600-203 |
| 1000 — 3000 V (AC) / 50 Hz oder DC | 4.700 | Teleskopstange / Steckadapter | 50-1600-204 |
| 100 — 300 V (AC) / 50 Hz oder DC | 4.700 | Teleskopstange / Universal-Adapter | 50-1600-102 |
| 300 — 900 V (AC) / 50 Hz oder DC | 4.700 | Teleskopstange / Universal-Adapter | 50-1600-103 |
| 1000 — 3000 V (AC) / 50 Hz oder DC | 4.700 | Teleskopstange / Universal-Adapter | 50-1600-104 |
| 100 — 300 V (AC) / 50 Hz oder DC | 4.700 | Isolierstangen (steckbar) | 50-1600-002 |
| 300 — 900 V (AC) / 50 Hz oder DC | 4.700 | Isolierstangen (steckbar) | 50-1600-003 |
| 1000 — 3000 V (AC) / 50 Hz oder DC | 4.700 | Isolierstangen (steckbar) | 50-1600-004 |
| 1500 V DC (ohne Rest- und Polaritätsanzeige) | 4.700 | Teleskopstange / Steckadapter | 50-1504-002 |
Alle wichtigen Dokumente zum Gerät
Benötigen Sie zusätzliche Informationen zu unserem Gerät? In unserem Download-Bereich finden Sie alle relevanten Dokumente wie Prospekte und Produktkataloge, Fachberichte, Bedienungsanleitungen und Maßzeichnungen (Login notwendig). Klicken Sie einfach auf den Download-Bereich, um die gewünschten Unterlagen zu erhalten.
