BO-A 2.0
Spannungsprüfer für Bahnoberleitungen
Der BO-A 2.0 ist ein Spannungsprüfer für Mittelspannungs-Oberleitungen der Bahn. Er dient beispielsweise bei Wartungsarbeiten zur Feststellung der Spannungsfreiheit. Der Spannungsprüfer BO-A 2.0 ist für den Einsatz in 16,7 / 50 Hz / 60 Hz-Netzen geeignet. Wird der BO-A 2.0 an einen spannungsführenden Leiter mit einer abweichenden Frequenz angelegt, wird ein optisches und akustisches Warnsignal aktiviert. In diesem Fall gilt es, die Netzsituation zu überprüfen. Der BO-A 2.0 erfüllt — je nach Ausführung — die IEC 61243-1 bzw. die VDE 0681-6. Somit ist er weltweit einsetzbar. Das Gerät unterliegt nach DGUV Vorschrift 3 (Tabelle 1c) der in einem Zyklus von 6 Jahren vorgeschriebenen Wiederholungsprüfung.
Produktmerkmale
- Einsatz: Unter trockenen und Regenbedingungen
- Bereitschaft: grüne LED (nach erfolgreicher Eigenprüfung)
“Spannung vorhanden”: rote LED und akustisches Signal
“Spannung nicht vorhanden”: grüne LED - Dauer “Bereitschaft”: 65 s ±15 s
(Automatische Selbsteinschaltung optional erhältlich) - Anzeigeart: Nach Gruppe III IEC 61243-1
Nennspannung / Nennfrequenz: 15 kV / 16.7 Hz, 25 kV/ 50 Hz oder 25 kV/ 60 Hz (Weiteres auf Anfrage) - Einsatztemperatur: −25 bis +70 °C, Klimaklasse N und W
Ihr Mehrwert
- Geringes Gewicht und komfortable Tasche – Einfache Handhabung und Transport
- Vollständige Eigenprüfung – Maximale Sicherheit

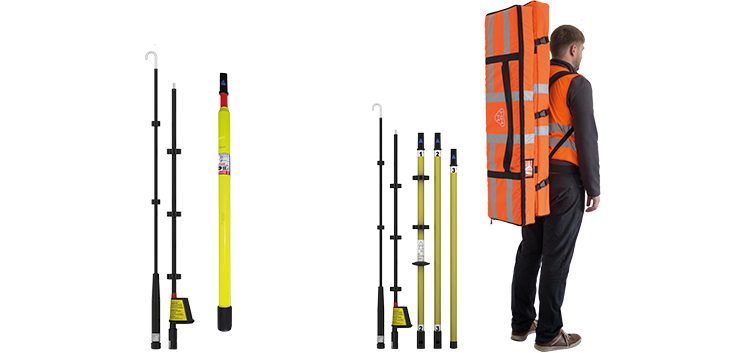

- Steck- und Teleskopsystem – Leicht und schnell einsatzbereit
- Helle LEDs und laute akustische Signale – Gute Wahrnehmung unter allen Bedingungen
- Stoßfest und kein Batterieaustausch – Wartungsfrei (> 6 Jahre)
- Automatische Frequenzerkennung – Erhöhte Benutzersicherheit
Akustischer Melder
Ein-/Aus-Taster
Rote LED
„Spannung vorhanden“
Grüne LED
„Spannung nicht vorhanden“
und Bereitschaftsmodus
Technische Daten
| BO-A 2.0 | |
|---|---|
| Verwendung | Unter trockenen und Regenbedingungen |
| Anzeige |
|
| Dauer „Bereitschaft“ | 65 s ±15 s |
| Anzeigeart | Nach Gruppe III von IEC 61243-1 |
| Nennspannung / Nennfrequenz |
|
| Eigenschaften der Isolierstange | Prüfung auf Ableitstrom des Isolierteils mit 1,2 x Ur für 1 min |
| Versorgung | Lithiumzellen 6 Jahre bei ca. 10 Bereitzyklen / Tag und 230 Tagen / Jahr |
| Transportlänge | <1.111 mm |
| Mindestlänge Isolierteil | >520 mm |
| Einsatztemperatur | −25 °C bis +70 °C, Klimaklasse N und W |
Ausführungen
| Nennspannung [kV] Nennfrequenz [Hz] |
Gesamtlänge a [mm] ±50 mm |
Eintauchtiefe b [mm] | Handhabe | Ausführung | Art.-Nr. |
|---|---|---|---|---|---|
| 15 kV / 16,7 Hz | max. 5.400 | 1.790 | Teleskopstange / Steckadapter | VDE-Version DB-Freigabe |
50-1510-202 |
| 15 kV / 16,7 Hz | max. 5.400 | 1.790 | Teleskopstange / Steckadapter | IEC-Version Automatische Selbsteinschaltung |
50-1512-002 |
| 15 kV / 16,7 Hz | 4.700 | 1.790 | Isolierstangen (steckbar) | VDE-Version DB-Freigabe |
50-1510-002 |
| 11 kV / 16,7 Hz | 4.700 | 1.790 | Isolierstangen (steckbar) | VDE-Version Automatische Selbsteinschaltung |
50-1510-301 |
