Wega T1 | Wega T1 vario
Spannungsanzeigesystem für isolierte Mittelspannungstransformatoren

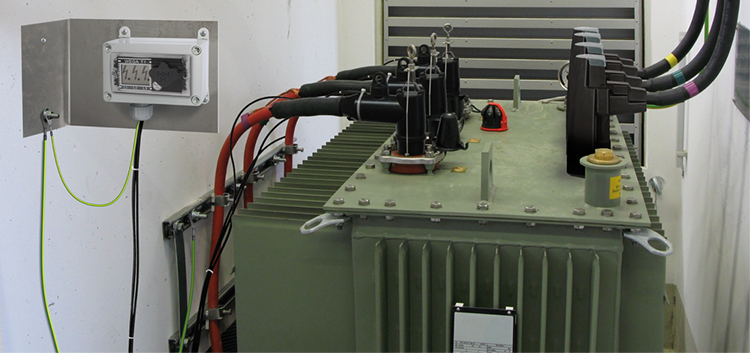

Der Wega T1 ist ein 3-phasiges Spannungsanzeigesystem für berührungssichere isolierte Mittelspannungstransformatoren. Im Aufbaugehäuse kann der Wega T1 in neuen und bereits vorhandenen Trafostationen eingesetzt werden. Der Einsatz ist in herkömmlichen, insbesondere aber bei abgesetzt aufgestellten Mittelspannungstransformatoren zu empfehlen oder wenn sich mehr als ein Transformator in einer Station / einem Gebäuderaum befindet. Durch die Display-Testfunktion kann die Anzeige im eingebauten und spannungslosen Zustand überprüft werden. Eine LRM-Schnittstelle oder ein Messpunkt zum Phasenvergleich wird aufgrund der applikationsbedingt schwachen kapazitiven Auskopplung nicht bereitgestellt.
Der Wega T1 vario bietet die gleichen Funktionalitäten wie der Wega T1. Für maximale Anpassungsfähigkeit befindet sich auf der Rückseite des Gerätes ein justierbarer Kondensatorblock zum Aufstecken. Dieser ermöglicht es, zwischen verschiedenen Abgleichkondensatoren zu wählen.
Folgende Mittelspannungszustände werden anzeigt:
 | Spannung vorhanden | Einschaltschwelle der Spannungsanzeige: 0,1 – 0,45 x Un. |
 | Spannung vorhanden und integrierte Wiederholungsprüfung bestanden | Der durch das Anzeigegerät fließende Strom erfüllt die Anforderungen an die Stromüberwachung nach VDE 0682 Teil 415 (IEC 61243-5), Abschnitt 5.28 (Wiederholungsprüfung an integrierten VDS). Durch die ständige Überwachung ist eine Wiederholungsprüfung nicht erforderlich. |
 | Spannung vorhanden und integrierte Wiederholungsprüfung bestanden, jedoch Spannungssignal zu hoch | Installationshinweis: Spannungssignal zu hoch. Ursache ist meist ein zu klein gewählter Abgleichkondensator, ein Erdschluss oder der Betrieb der Schaltanlage bei einer höheren Nennspannung als ursprünglich vorgesehen. |
 | Keine Spannung vorhanden | Im allpolig abgeschalteten Zustand der Anlage sind alle Symbole ausgeschaltet. Anliegende Spannung <0,1 x Un. |
Die frontseitig eingebaute Display-Testfunktion ermöglicht die Prüfung der Anzeige im eingebauten und spannungslosen Zustand. Als Verbindungsleitungen zum Fehlerrichtungsanzeiger lassen sich geschirmte oder ungeschirmte Leitungen mit Kompaktsteckern (AMP) anschließen.
Wega T1
Produktmerkmale
- Spannungsanzeigesystem, angelehnt an IEC 62271-213:2021
- 3-phasige LCD-Daueranzeige
- Passend für Winkelstecker Typ Euromold (K) 158 LR, Euromold (K) 152 SR, Euromold M 400 LR / G und Pfisterer MSCE 250 A 24 mit
kapazitivem Abgriff - Keine Wiederholungsprüfung, wartungsfrei
Technische Daten
| Wega T1 | |
|---|---|
| Nennspannung | 1 — 52 kV (Nennspannung der Schaltanlage, weitere Werte auf Anfrage) |
| Nennfrequenz | 50 — 60 Hz |
| Schnittstellen | Messpunkt (eine pro Phase) und 1 Erdbuchse, mit unverlierbarer Staubkappe |
| Anzeige | LCD-Display mit Pfeil-, Punkt- und Werkzeugsymbolen |
| Versorgung |
|
| Gehäuse | Polycarbonat, IP54 |
| Temperaturbereich | −25 °C bis +65 °C |
Display mit LCD-Anzeige
Messpunkte
Displaytest-Taste

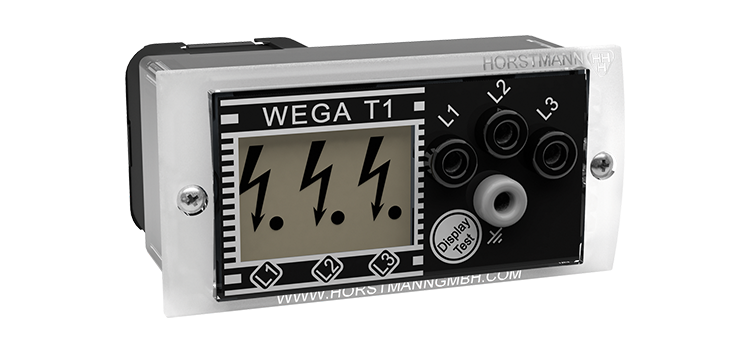

Wega T1 vario
Technische Daten
| Wega T1 vario | |
|---|---|
| Nennspannung | 1 — 52 kV (Nennspannung der Schaltanlage, weitere Werte auf Anfrage) |
| Nennfrequenz | 50 — 60 Hz |
| Schnittstellen | Messpunkt (eine pro Phase) und 1 Erdbuchse, mit unverlierbarer Staubkappe |
| Anzeige | LCD-Display mit Pfeil-, Punkt- und Werkzeugsymbolen |
| Versorgung |
|
| Gehäuse | Polycarbonat, IP54 |
| Temperaturbereich | −25 °C bis +65 °C |
Display mit LCD-Anzeige
Erdbuchse
Messpunkte
Display/Test
Zusätzliches Feature
Um eine Flexibilität zu gewährleisten, wird rückseitig ein aufsteckbarer und einstellbarer Kondensatorwürfel angebracht, der die Auswahl von unterschiedlichen Abgleichkondensatoren ermöglicht. Als Verbindungsleitungen lassen sich geschirmte oder ungeschirmte Leitungen mit Flachsteckern
bzw. Systemsteckern anschließen.
Alle wichtigen Dokumente zum Gerät
Benötigen Sie zusätzliche Informationen zu unserem Gerät? In unserem Download-Bereich finden Sie alle relevanten Dokumente wie Prospekte und Produktkataloge, Fachberichte, Bedienungsanleitungen und Maßzeichnungen (Login notwendig). Klicken Sie einfach auf den Download-Bereich, um die gewünschten Unterlagen zu erhalten.
Passende Artikel
PERFECT MATCH
Hier finden Sie den passenden Gerätesatz sowie Zubehör zu diesem Artikel. Alle Komponenten sind technisch aufeinander abgestimmt und gewährleisten eine optimale Funktionalität. Für kundenspezifische Anforderungen und individuelle Angebote steht Ihnen unser Vertrieb gerne zur Verfügung.
Gerätesatz
- 1 Anzeigegerät Wega T1 inklusive 1 Wandaufbaugehäuse, 1 Satz Wandbefestigungslaschen, 1 Satz Koaxial-Kabel 3 m, 1 Erdungsleitung 30 cm
- 1 Anzeigegerät Wega T1 vario
- Kondensatorwürfel C2 (bei vario-Version)
