Wega Rail Serie

Integrierte Spannungsprüfsysteme nach IEC 62271-213 für die Feststellung der Spannungsfreiheit in Bahnnetzen

Der Wega ist ein integriertes Spannungsprüfsystem. Mit dem Gerät wird der Betriebszustand von Mittelspannungsschaltanlagen für 1-phasige und 2-phasige Bahnstromsysteme nach VDE 0105 Teil 1 und 100 festgestellt und angezeigt.
Alle vier Geräte der Wega Serie entsprechen den Anforderungen für Spannungsprüf- und Anzeigesysteme (VDIS) nach IEC 62271-213. Die Spannungsprüfsysteme werden kapazitiv an unter Spannung stehende Teile angekoppelt. Diese Geräte kombinieren modernste Technologie mit bewährter Qualität, um den Anforderungen der Bahnbranche gerecht zu werden.

Wega 1 R1: Einphasiges Spannungsprüfsystem mit Displayanzeige.

Wega 1 R2: Zweiphasiges Spannungsprüfsystem mit Displayanzeige.

Wega 2 R1: Einphasiges Spannungsprüfsystem mit Displayanzeige und Fernmeldung.

Wega 2 R2: Zweiphasiges Spannungsprüfsystem mit Displayanzeige und Fernmeldung.

Folgende Mittelspannungszustände werden anzeigt:

Spannung vorhanden	Einschaltschwelle der Spannungsanzeige: 17 – 78 % x Un. Installationshinweis: Beim Betrieb der Anlage mit Nennspannung ist das Spannungssignal zu niedrig. Ursache ist meist ein zu groß gewählter Abgleichkondensator oder der Betrieb der Schaltanlage bei einer niedrigeren Nennspannung als ursprünglich vorgesehen.
Spannung vorhanden und integrierte Wiederholungsprüfung bestanden	Der durch das Anzeigegerät fließende Strom erfüllt die Anforderungen an die Stromüberwachung nach IEC 61243-5 und IEC 62271-213. Durch die ständige Überwachung ist eine Wiederholungsprüfung nicht erforderlich.
Spannung vorhanden und integrierte Wiederholungsprüfung bestanden, jedoch Spannungssignal zu hoch	Installationshinweis: Spannungssignal zu hoch. Ursache ist meist ein zu klein gewählter Abgleichkondensator, ein Erdschluss oder der Betrieb der Schaltanlage bei einer höheren Nennspannung als ursprünglich vorgesehen.
Keine Spannung vorhanden	Im allpolig abgeschalteten Zustand der Anlage sind alle Symbole ausgeschaltet. Anliegende Spannung <17 % x Un.

Die frontseitig eingebaute Display-Testfunktion ermöglicht die Prüfung der Anzeige im eingebauten und spannungslosen Zustand. Als Verbindungsleitungen zum Fehlerrichtungsanzeiger lassen sich geschirmte oder ungeschirmte Leitungen mit Kompaktsteckern (AMP) anschließen.

Beschreibung Wega 1 R1

Nach der aktuellen IEC 62271-213:2021
Als Verbindungsleitungen lassen sich geschirmte oder ungeschirmte Leitungen mit Flachsteckern bzw. Systemsteckern anschließen
Verwendung für Bahnnetze mit Autotransformer-System (2-polige Schaltanlage – 16,7 Hz / 50 Hz / 60 Hz)
Überspannungsanzeige

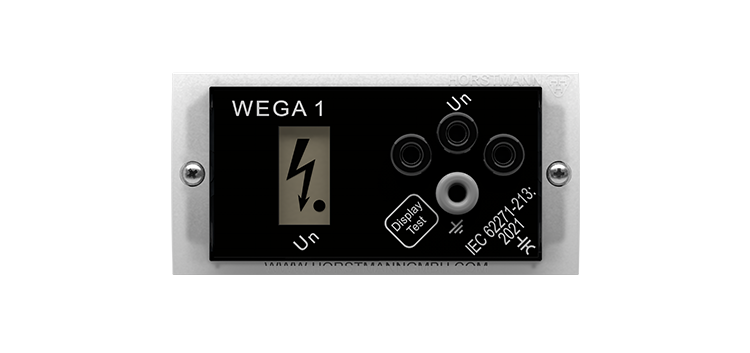

Wega 1 R1

Ihr Mehrwert

Integrierte Wiederholungsprüfung: Wartungsfrei
Vollständig vergossene Elektronik: Hohe Funktionssicherheit
Frontseitige LRM-Schnittstelle — Vollwertig nach IEC 62271-213 und IEC 61243-5

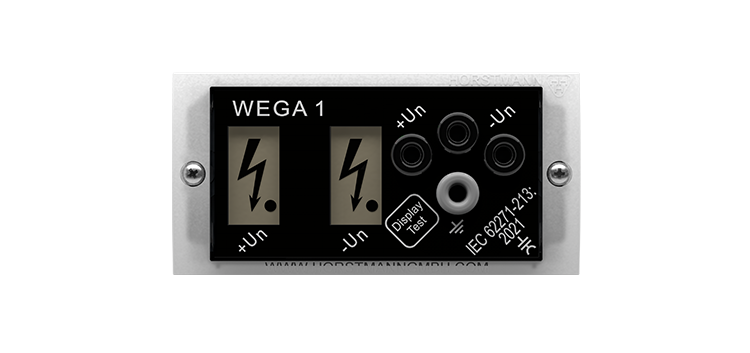

Wega 1 R2

Elektrische Kenndaten

Wega Rail Serie
Nennspannung	Ab 1 kV (Nennspannung der Schaltanlage)
Nennfrequenz	16,7 Hz oder 50/60 Hz
Schnittstellen	Messbuchse für jede Phase und eine Erdbuchse, konform zu LRM
Anzeige	LCD-Display mit Pfeil-, Punkt- und Werkzeugsymbol Wega 2 R1/R2: LED-Anzeige, U=0 und U≠0 und Hilfsspannung vorhanden
Versorgung	Anzeige des LCD-Displays über Messsignal Wega 2 R1/R2: Relais über 24 — 230 V AC / DC Netzteil
Eingang/ Ausgang	Eingang: Flachstecker \| Ausgang: Kompaktstecker (AMP)
Gehäuse	Polycarbonat, IP54
Temperaturbereich	−25 °C bis +65 °C

Wega 2 R1

Kenndaten der Relais (Wega 2 R1 | Wega 2 R2)

Wega Rail Serie
Typ	32.21-4000, Wechsler, Schaltleistungen DC 3A/30V 0,35A/110V 0,2A/220V
Kontakt	Dauerkontakt
Schockfestigkeit	20 G
Vibrationsfestigkeit	10 G
Versorgung	Integriertes Universalschaltnetzteil Leistungsaufnahme: ca. 0,5 W

Wega 2 R2
