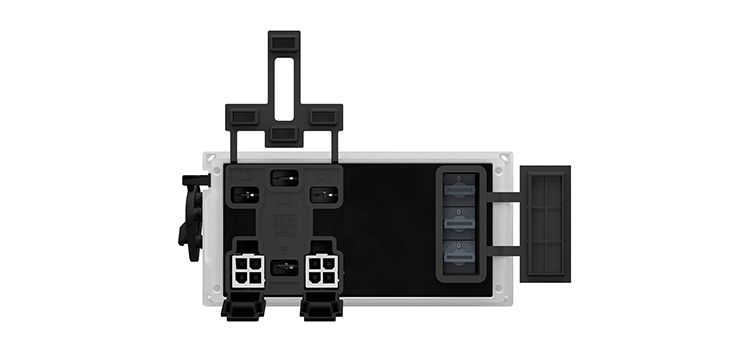

Der Wega 1 V ist ein dreiphasiges Spannungsprüfsystem, welches die Mittelspannungszustände phasenselektiv anzeigt. Die frontseitig eingebaute Display-Testfunktion ermöglicht die Prüfung der Anzeige im eingebauten und spannungslosen Zustand. Als Verbindungsleitungen lassen sich geschirmte oder ungeschirmte Leitungen mit Flachsteckern bzw. Systemsteckern anschließen.

Folgende Mittelspannungszustände werden anzeigt:

	Spannung vorhanden	Einschaltschwelle der Spannungsanzeige: 0,1 – 0,45 x Un. Installationshinweis: Beim Betrieb der Anlage mit Nennspannung ist das Spannungssignal zu niedrig. Ursache ist meist ein zu groß gewählter Abgleichkondensator oder der Betrieb der Schaltanlage bei einer niedrigeren Nennspannung als ursprünglich vorgesehen.
	Spannung vorhanden und integrierte Wiederholungsprüfung bestanden	Der durch das Anzeigegerät fließende Strom erfüllt die Anforderungen an die Stromüberwachung nach IEC 61243-5 und IEC 62271-213. Durch die ständige Überwachung ist eine Wiederholungsprüfung nicht erforderlich.
	Spannung vorhanden und integrierte Wiederholungsprüfung bestanden, jedoch Spannungssignal zu hoch	Installationshinweis: Spannungssignal zu hoch. Ursache ist meist ein zu klein gewählter Abgleichkondensator, ein Erdschluss oder der Betrieb der Schaltanlage bei einer höheren Nennspannung als ursprünglich vorgesehen.
	Keine Spannung vorhanden	Im allpolig abgeschalteten Zustand der Anlage sind alle Symbole ausgeschaltet. Anliegende Spannung <0,1 x Un.

Die frontseitig eingebaute Display-Testfunktion ermöglicht die Prüfung der Anzeige im eingebauten und spannungslosen Zustand. Als Verbindungsleitungen zum Fehlerrichtungsanzeiger lassen sich geschirmte oder ungeschirmte Leitungen mit Kompaktsteckern (AMP) anschließen.
