Wega 1 LV
Integrierte Spannungsprüfsysteme nach IEC 62271-213 für Niederspannungsanwendungen
Der Wega 1 LV ist ein integriertes Spannungsanzeigesystem. Mit dem Gerät wird der Betriebszustand von dreiphasigen
Niederspannungsanlagen (ohne Neutralleiter) angelehnt an die IEC 62271-213 festgestellt und angezeigt. Der Wega 1 LV ist an die Anforderungen für Spannungsprüf- und Anzeigesysteme (VDIS) nach IEC 62271-213 angelehnt, mit der Ausnahme, dass die IEC 62271-213 für Nennspannungen größer 1 kV gilt und dass der Wega 1 LV für die Niederspannung entsprechend ausgelegt wurde. Der Wega 1 LV darf nur in Kombination mit dem im Set befindlichen Schnittstellenbox und dem dazugehörigen Verbindungskabel als Gesamtsystem betrieben werden. Die frontseitig eingebaute Display-Testfunktion ermöglicht die Prüfung der Anzeige im eingebauten und spannungslosen Zustand.
Folgende Mittelspannungszustände werden anzeigt:
 | Spannung vorhanden | Einschaltschwelle der Spannungsanzeige: ca. 50 V (abweichend von den prozentualen Schwellen der IEC 62271-213!) Installationshinweis: Beim Betrieb der Anlage mit Nennspannung ist das Spannungssignal zu niedrig. Ursache ist meist eine falsche Verwendung des Wega 1 LV, z.B. der Betrieb der Schaltanlage bei einer niedrigeren Nennspannung als ursprünglich vorgesehen. |
 | Spannung vorhanden und integrierte Wiederholungsprüfung bestanden | Der durch das Anzeigegerät fließende Strom erfüllt die Anforderungen an die Stromüberwachung nach IEC 61243-5 (Abschnitt 5.28) und IEC 62271-213 (Abschnitt 11.4.2). Durch die ständige Überwachung ist eine Wiederholungsprüfung nicht erforderlich. |
 | Keine Spannung vorhanden | Im allpolig abgeschalteten Zustand der Anlage sind alle Symbole ausgeschaltet. Anliegende Spannung <50V (abweichend von den prozentualen Schwellen der IEC 62771-213!). |
Die frontseitig eingebaute Display-Testfunktion ermöglicht die Prüfung der Anzeige im eingebauten und spannungslosen Zustand. Als Verbindungsleitungen zum Fehlerrichtungsanzeiger lassen sich geschirmte oder ungeschirmte Leitungen mit Kompaktsteckern (AMP) anschließen.
Produktmerkmale
- Entwickelt nach der IEC 62271-213: Bewährte Sicherheitskonzepte aus der Hochspannung für die Niederspannungsanwendung
- Halterung für werkzeuglose Montage
- Optimierter Display-Kontrast, Temperaturbereich und Test mit sensitiver Bedienung
- Frontseitige LRM-Schnittstelle: Phasenvergleich nach IEC 62271-215 (z.B. Orion 3.1 / M1) möglich
- Überspannungsanzeige: phasenselektiv
- Geringe Einbautiefe: 20 mm

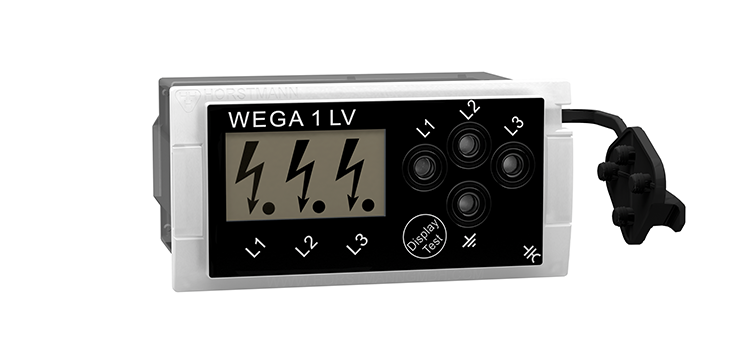

Integrierte phasenselektive Spannungsanzeige
Vollwertige LRM-Schnittstelle (IEC 62271-213) zur Verwendung mit Orion 3.1 / M1
Displaytest-Taste
Ihr Mehrwert
- Werkzeuglose Montage: Einfache und schnelle Montage
- Integrierte Wiederholungsprüfung: Wartungsfrei
- Vollständig vergossene Elektronik: Hohe Funktionssicherheit
- -40°C bis 75°C: Erweiterter Temperaturbereich
- Entkoppelte Spannungsweiterleitung: Erhöhte Sicherheit

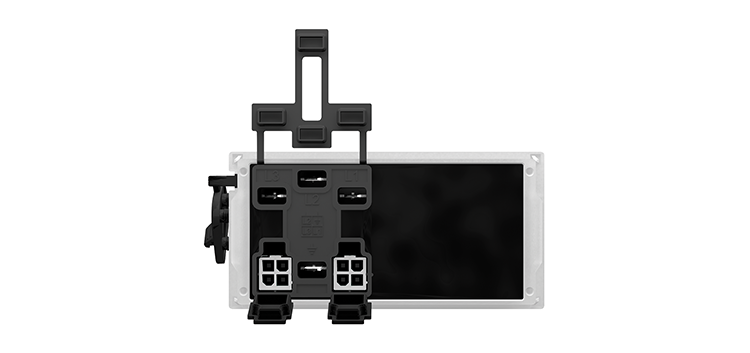

Spannungseingang
Flachstecker
Spannungsausgang
Kompaktstecker
Spannungseingang
Kompaktstecker
Technische Daten
| Wega 1 LV | |
|---|---|
| Nennspannung | 400-700 V (Nennspannung der Schaltanlage, weitere Werte auf Anfrage) |
| Nennfrequenz | 50 Hz |
| Schnittstellen |
|
| Anzeige | LCD-Display mit Pfeil-, Punkt- und Werkzeugsymbolen |
| Versorgung |
|
| Eingang/ Ausgang | Eingang: Flachstecker oder Kompaktstecker (AMP) | Ausgang: Kompaktstecker (AMP) |
| Gehäuse | Polycarbonat, IP54 |
| Temperaturbereich | −40 °C bis +75 °C |
Alle wichtigen Dokumente zum Gerät
Benötigen Sie zusätzliche Informationen zu unserem Gerät? In unserem Download-Bereich finden Sie alle relevanten Dokumente wie Prospekte und Produktkataloge, Fachberichte, Bedienungsanleitungen und Maßzeichnungen (Login notwendig). Klicken Sie einfach auf den Download-Bereich, um die gewünschten Unterlagen zu erhalten.
Passende Artikel
PERFECT MATCH
Hier finden Sie den passenden Gerätesatz sowie Zubehör zu diesem Artikel. Alle Komponenten sind technisch aufeinander abgestimmt und gewährleisten eine optimale Funktionalität. Für kundenspezifische Anforderungen und individuelle Angebote steht Ihnen unser Vertrieb gerne zur Verfügung.
Gerätesatz
- 1 Anzeigegerät Wega 1 LV inkl. Schnittstellenbox

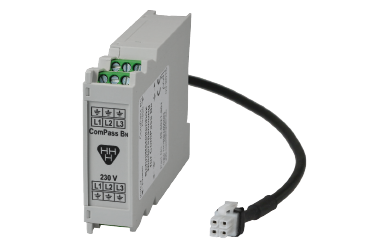

Lastflussmonitoring im Niederspannungsnetz mittels Schnittstellenbox
Produktmerkmale
Mit Hilfe der Schnittstellenbox können Spannungen aus verschiedenen Spannungsebenen an den Wega-Eingang von Kurzschlussanzeigern angepasst werden.
- 3x 100V oder 3x 110V: Sekundäres Spannungssignal von Mittelspannungswandler
- 400/230V: Direkter Anschluss in der Niederspannung
Die Spannungssignale der Schnittstellenbox können für folgendes Gerät bereitgestellt werden: ComPass B 2.0
Entsprechend der Gerätefunktionen können nur Messwerte entsprechend der Gerätegenauigkeiten und Übertragungsfunktionen weiterverarbeitet werden.
Hochgenaue Strom- und Spannungsmessungen mit 1% mittels ComPass B
Strommessbereich bis 1.250 A möglich.
Weitere integrierte Spannungsprüfsysteme
Wega 1
- Integriertes Spannungsprüfsystem nach IEC 62271-213
- Zeigt Mittelspannungszustände an
- 2 Anschlussmöglichkeiten (AMP/ Flachstecker)
Wega 1 V
- Integriertes Spannungsprüfsystem nach IEC 62271-213
- 2 Anschlussmöglichkeiten (AMP/ Flachstecker)
- Phasenselektive Drehschalter – Einfache Inbetriebnahme mit Displayanzeige für die korrekte C2-Einstellung
Wega 2
- Integriertes Spannungsprüfsystem nach IEC 62271-213
- 2 Anschlussmöglichkeiten (AMP/ Flachstecker)
- 2 unabhängige Relaiskontakte zur Fernmeldungs- und Verriegelungszwecke
Wega 2 V
- Integriertes Spannungsprüfsystem nach IEC 62271-213
- 2 unabhängige Relaiskontakte zur Fernmeldungs- und Verriegelungszwecke
- Integrierte stromtragfähige Relaiskontakte – Sichere Fernmeldung der Spannungszustände
