Maximale Netzsicherheit mit Horstmann
Zubehör für Kurz- und Erdschlussanzeiger
Die Dipl.-Ing. H. Horstmann GmbH bietet Ihnen hochwertiges Zubehör für Kurz- und Erdschlussanzeiger, das auf die spezifischen Anforderungen der Mittelspannungstechnik abgestimmt ist. Unser Zubehör wurde mit dem Ziel entwickelt, die Funktionalität und Zuverlässigkeit Ihrer Systeme zu maximieren und gewährleistet Ihnen damit eine sichere und effiziente Überwachung Ihrer elektrischen Anlagen.
Als Zubehör umfasst unser Sortiment:
Wandgehäuse
| Zur Installation von Kurz- und Erdschlussanzeigern | |
|---|---|
| B x H x T 125 x 75 x 125 mm | |
| Art.-Nr. 49-9001-001 Kabel unten 49-9001-002 Kabel hinten | |
| Zur Installation von Kurz- und Erdschlussanzeigern sowie integrierten Spannungsprüfsystemen | |
|---|---|
| B x H x T 125 x 75 x 125 mm | |
| Art.-Nr. 49-9001-017 inkl. Erdungsschiene | |
| Zur Installation von integrierten Spannungsprüfsystemen | |
|---|---|
| B x H x T 125 x 75 x 125 mm | |
| Art.-Nr. 49-9001-006 | |
| Zur Installation von Kurz- und Erdschlussanzeigern sowie integrierten Spannungsprüfsystemen (quer) | |
|---|---|
| B x H x T 125 x 75 x 125 mm | |
| Art.-Nr. 49-9001-017 inkl. Erdungsschiene | |

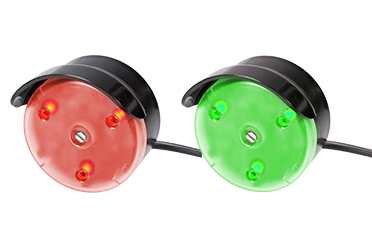

Externe Meldeleuchte
| ESL2-B, 3 LEDs, rot | Art.-Nr. |
| 5 m Anschlussleitung, für Dauerkontakt, mit Batterie | 49-0813-102 |
| 10 m Anschlussleitung, für Dauerkontakt, mit Batterie | 49-0813-103 |
| 15 m Anschlussleitung, für Dauerkontakt, mit Batterie | 49-0813-104 |
| ESL2.1-B, 3 LEDs, bicolor rot/grün | Art.-Nr. |
| 5 m Anschlussleitung, für Dauerkontakt, mit Batterie | 49-0816-102 |
| 10 m Anschlussleitung, für Dauerkontakt, mit Batterie | 49-0816-103 |
| 15 m Anschlussleitung, für Dauerkontakt, mit Batterie | 49-0816-104 |

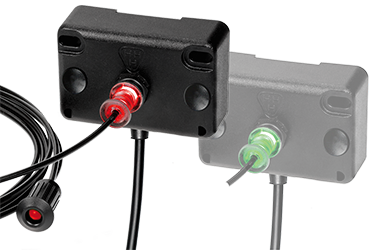

| ESL2-B, 3 LEDs, rot | Art.-Nr. |
| 2 m Anschlussleitung, mit Batterie, ohne LWL | 49-0704-001 |
Technische Daten
| Externe Meldeleuchte | |
|---|---|
| Anzeige | 3 ultrahelle LEDs, Farbe rot bzw. rot/grün, 5mm Linsendurchmesser |
| Blinkfrequenz | 30 Blinkzyklen pro Minute, An-Zeit > 30ms |
| Interne Geräteversorgung |
Lithium Batterie, erwartete Lebensdauer > 20 Jahre, Potenzialfreier Kontakt, Min. Blinkdauer: 1.200h |
| Schutzklasse, DIN EN 61140 | SELV, Schutzklasse III |
| Schutzgrad DIN EN 60529 | IP 65 |
| Schlagfestigkeit EN 62262 | IK06 |
| Gehäusematerial | Polycarbonat, UV- und Wetterbeständig |
| Abmessungen | 83 x 81 x 51 mm (H x B x T) |
| Verfügbare Kabellängen | 5 m, 10 m, 15 m, weitere Längen auf Anfrage |
| Montagematerial |
Das Befestigungsmaterial ist in der Lieferung enthalten. Zylinderschraube M5x45 DIN84, Stahl, U-Scheibe, Mutter M5, rostfrei A2 (Schlitz) Optional: Holzschraube 5x60mm, Antrieb: PH2 mit 8mm Dübel (mit separater Artikelnummer bestellbar) |
Inbetriebnahmesystem für ComPass B-Serie, Sigma D-Serie
Das Inbetriebnahmesystem wurde speziell entwickelt, um die ComPass B und Sigma D Serien optimal zu ergänzen und eine reibungslose Installation und Konfiguration zu gewährleisten. Speziell abgestimmt auf die Anforderungen der ComPass B Serie und Sigma D Serie ermöglicht das System eine nahtlose Verbindung mit Ihren Kurz- und Erdschlussanzeigern. Die vorinstallierte Software garantiert eine intuitive Bedienung und effiziente Konfiguration aller Parameter.
| Bezeichnung | Art. Nr. |
|---|---|
| Tablet, inkl. Windows-Betriebssystem, Inbetriebnahmesoftware, Hülle, Stift, Netzteil und USB-Kabel | 49-6022-010 |
Temperaturfühler PT100 (2-Leiter)
Der PT100 Temperaturfühler dient zur präzisen Temperaturüberwachung in Mittelspannungsanlagen. Mit seiner robusten Konstruktion und zuverlässigen Messtechnik bietet er eine ideale Lösung für die kontinuierliche Temperaturerfassung, ob an der Anlagendecke, dem Trafobereich, direkt am Kabel oder am Gerätgehäuse- die Einsatzmöglichkeiten sind vielseitig. Der Temperaturfühler PT100 ist ausgelegt für den Einsatz aller ComPass Geräte ab ComPass B 2.0 aufwärts.
| Bezeichnung | Art. Nr. |
|---|---|
| Temperaturbereich: -50°C bis 180°C Fühler 6×50 mm Anschlussleitung 10 m (Silikon, Aderendhülsen) Schutzgrad IP65 | 49-9090-013 |
Lichtwellenleiter (LWL)
Der Lichtwellenleiter (LWL) ist die ideale Lösung für die störungsfreie Signalübertragung in Schaltanlagen. Dank seiner vollständigen Immunität gegenüber elektromagnetischen Feldern eignet er sich besonders für den Einsatz in Mittelspannungsumgebungen. Der LWL ermöglicht eine schnelle Signalübertragung des Lichts von potenzialbehafteten Kabeln. Die optische Datenübertragung von einem Opto-Sensor erfolgt ohne elektrisch leitende Verbindungen zwischen den Anlagenteilen, was maximale Sicherheit und Zuverlässigkeit gewährleistet.
| Bezeichnung | Art. Nr. |
|---|---|
| Lichtwellenleiter 3 m (Standard für Phasenstromgeber) | 49-0602-009 |
| Lichtwellenleiter 4 m (Standard für Summenstromgeber) | 49-0602-001 |
| Lichtwellenleiter 1,8 m (Standard Externe Meldeleuchte) | 49-6007-206 |
Sonstiges Zubehör für Opto-Serie
| Bezeichnung | Art. Nr. |
|---|---|
| Schneidwerkzeug für Lichtwellenleiter | 49-0109-003 |
| Bezeichnung | Art. Nr. |
|---|---|
| Transformator mit Kabel für Hutschienenmontage (115 V — 230 V AC / 24 V — 48 V AC) | 49-0921-002 |
| Bezeichnung | Art. Nr. |
|---|---|
| Optischer Tester zum Anregen des Anzeigers für den Anschluss an LWL-Stecker | 49-0109-002 |
Zubehör Einbaugehäuse
| Bezeichnung | Art. Nr. |
|---|---|

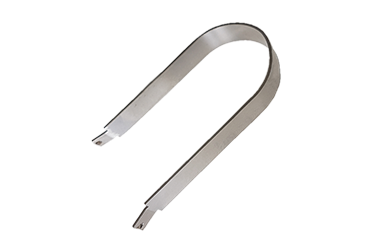

| Satz Demontagehilfe | 49-9090-029 |
| Bezeichnung | Art. Nr. |
|---|---|
| Gehäusefeder für Frontblechstärke 2 mm (Standard) | 49-9090-018 |
| Gehäusefeder für Frontblechstärke 3 mm | 49-9090-019 |
| Gehäusefeder für Frontblechstärke 4 mm (Eaton Standard) | 49-9090-028 |
Haben Sie Fragen oder möchten Sie beraten werden?
Möchten Sie weitere Details zu einem bestimmten Aspekt der Kurz- und Erdschlussanzeiger erfahren? Kontakten Sie unser Vertriebsteam. Wir stehen Ihnen gerne zur Seite.
