Spannungssensoren spielen eine zentrale Rolle in der modernen Energietechnik, insbesondere im Bereich der Mittelspannungsschaltanlagen. Diese Sensoren ermöglichen eine präzise und sichere Messung der elektrischen Spannung, ohne dabei direkten galvanischen Kontakt zum Hauptstromkreis herzustellen. Im Gegensatz zu konventionellen Spannungswandlern zeichnen sich moderne Spannungssensoren durch ihre kompakte Bauweise, hohe Messgenauigkeit und wirtschaftliche Vorteile aus.
Spannungssensoren in Ortsnetzstationen erfüllen mehrere wichtige Funktionen für den sicheren und effizienten Netzbetrieb:
Netzüberwachung und Spannungsqualität
- Kontinuierliche Überwachung der Spannungshöhe zur Einhaltung der Normgrenzen (±10% UN)
- Erkennung von Über- und Unterspannungen
- Überwachung der Spannungssymmetrie zwischen den Phasen
Schaltanlagensteuerung
- Spannungsfreiheitsprüfung vor Schalthandlungen
- Synchronisationsprüfung bei Umschaltungen
- Sichere Erdung nach Freischaltungen
Netzautomatisierung
- Fernwirktechnische Anbindung an Netzleitstellen
- Automatische Fehlerortung und -isolation
Dokumentation und Analyse
- Aufzeichnung von Spannungsereignissen für Netzplanung
- Nachweis der Spannungsqualität
- Langzeitanalysen für präventive Instandhaltung
Quick links
Unser Sortiment umfasst folgende Spannungssensoren & Komponenten:
Kapazitive Spannungsankopplung
für Wega-Serie in luftisolierten Schaltanlagen
| C1A2-24 | Leitungslänge [m] | Bemessungsspannung [kV] | Art.-Nr. Satz |
|---|---|---|---|
|
Zur Montage an Kabelendverschlüssen Driescher: LDTM-12/24 Driescher: TSL-20 Driescher: TSL-G20 Calor Emag: C2-20 Calor Emag: C3-10/20 F&G: Concordia-Sprecher 12 F&G: EA20 Leukhardt: 10 kV |
4,5 | 12, 24 |
V38-9100-061-001 (ohne Wega) V38-9100-061-002 (Set inkl. Wega 1) V38-9100-061-003 (Set inkl. Wega 2) |
| C1Ix | Spannung [kV] | Art.-Nr. |
|---|---|---|

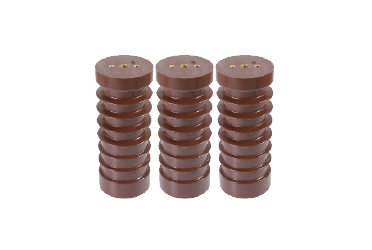

| C1I1-12 | max. 12 | 3 x 48-0101-002 |
| C1I2-24 | max. 24 | 3 x 48-0101-003 |
| C1I3-36 | max. 36 | 3 x 48-0101-004 |

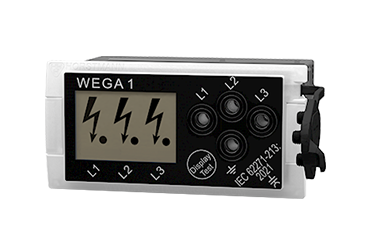

Wega 1 V zum kapazitiven Stützer C1Ix
| Gerätesatz | Art.-Nr. |
|---|---|
| 1 integriertes Spannungsprüfsystem Wega 1 V | 51-1900-108 |
| 3 Koaxialkabel – 3.000 mm | 49-6003-201 |
| 3 Koaxialkabel – 5.000 mm | 49-6003-213 |
| 3 Koaxialkabel – 6.000 mm | 49-6003-210 |
| 3 Koaxialkabel – 7.500 mm | 49-6003-215 |
| 3 Koaxialkabel – 10.000 mm | 49-6003-212 |
| 1 Erdanschlussleitung | 49-0511-016 |
Messleitungssätze zwischen kapazitivem Stützer C1Ix und Sigma D/ D+/ D++, ComPass B 2.0, ComPass Bs 2.0
| Kapazitiver Stützer | Nennspannung | Eingang Anzeiger | Kabellänge | Art.-Nr. |
|---|---|---|---|---|

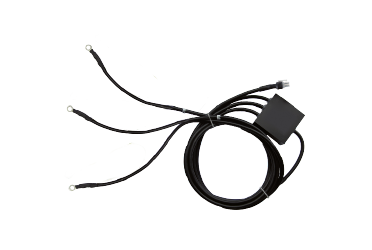

| C1I1-12 (PSA 10) | 10 kV | AMP | 8.000 mm | 49-0509-245 |
| C1I2-24 (PSA 20) | 20 kV | AMP | 4.000 mm | 49-0509-246 |
Messleitungssätze zwischen kapazitivem Stützer C1Ix und ComPass B
| Kapazitiver Stützer | Nennspannung | Eingang Anzeiger | Kabellänge | Art.-Nr. |
|---|---|---|---|---|

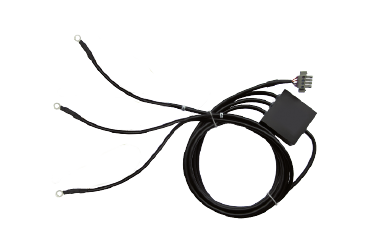

| C1I1-12 (PSA 10) | 10 kV | 4-poliger Reihenstecker | 2.000 mm | 49-0509-061 |
| C1I2-24 (PSA 20) | 20 kV | 4-poliger Reihenstecker | 2.000 mm | 49-0509-062 |
Resistive Spannungssensoren für hochgenaue Spannungsmessungen
für ComPass B 2.0-Serie
Anschlusskabel 2-polig geschirmt mit Steckverbinder, Koppelverbinder und Abschlusswiderstand
Für gasisolierte Schaltanlagen
| C1A2-24 | Leitungslänge [m] | Bemessungsspannung [kV] | Art.-Nr. Satz |
|---|---|---|---|
|
Zur Montage an Kabelendverschlüssen Driescher: LDTM-12/24 Driescher: TSL-20 Driescher: TSL-G20 Calor Emag: C2-20 Calor Emag: C3-10/20 F&G: Concordia-Sprecher 12 F&G: EA20 Leukhardt: 10 kV |
4,5 | 12, 24 |
V38-9100-061-001 (ohne Wega) V38-9100-061-002 (Set inkl. Wega 1) V38-9100-061-003 (Set inkl. Wega 2) |
