ComPass A 2.0
Kurz- und Erdschlussanzeiger mit Strommonitoring
Der ComPass A 2.0 ist für den Einsatz in Schwerpunktstationen mit Fernwirkanbindung der elektrischen Energieverteilung im Mittelspannungsnetz geeignet. Fehlerwerte und Vor-Fehlerwerte werden aufgezeichnet und mit einem Zeitstempel versehen. Zusätzlich zur Kurz- und Erdschlussanzeige misst der ComPass A 2.0 die Temperatur, z.B. des Transformators oder der Station mit einem PT100. Die gesammelten Informationen, Messwerte und die zugehörigen Grenzwerte werden zur Übertragung an die Leitwarte bereitgestellt. Kurz- und Erdschlüsse werden darüber hinaus phasenselektiv im OLED-Display angezeigt.
Produktmerkmale
- Kurz- und Erdschlussanzeiger für alle Mittelspannungsnetze
- Kurz- und Erdschlusserfassung aus nur drei einphasigen Stromsensoren
- LED und OLED-Display: für gute Sichtbarkeit
- Zwei Erdschluss-Ortungsverfahren
- Hochgenaue Strommessung bis zu 0,5 %
- Hochgenaues Monitoring der Größen Strom (I), Temperatur (T) und Frequenz (f)
- PT100-Temperatursensor zur Überwachung von Betriebsmitteln
- Grenzwertüberwachung: I, T
- ComPass Explorer Software: Inbetriebnahme und Parametrierung über frontseitigen USB-Anschluss
- Pulsortung für RESPE-Netz
OLED‐Display für eine gute Lesbarkeit
Anzeige der Messwerte und Konfigurieren über das Display
Wipptaster
Mini‐USB‐Port zur einfachen Parametrierung und Inbetriebnahme
Ihr Mehrwert
- Schnelle Inbetriebnahme und Parametrierung
- Ein Anzeiger für alle Netze
- Retrofit ready für Erd- und Kurzschlussanzeiger mit
Monitoring-/Steuerungs- und Fehlerrichtungsfunktion

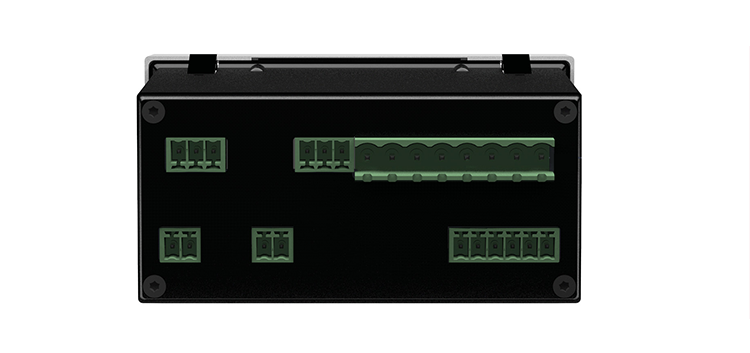

Verpolungssichere Steckklemmen zur einfachen und schnellen Installation
Modbus Interface
PT100
Erdungsklemmen
Anschluss Stromsensoren
Binäre Eingänge
Technische Daten
| ComPass A 2.0 | |
|---|---|
| Kurzschlussanzeiger | ✅ |
| Erdschlussanzeiger | ✅ |
| Erdschlussortungsverfahren | Erdkurzschluss, Pulsortung |
| Messwerte / Anzeige |
|
| I>> Ansprechwerte Kurzschlussstrom | 10 — 2.000 A, Selbstjustierung (200 — 2.000 A) |
| tI>> Ansprechverzögerung | 20 ms — 60 s |
| IE> Ansprechwerte Erdschlussstrom | 10 — 1.000 A |
| tIE> Ansprechverzögerung | 40 ms — 60 s |
| ΔIE> Ansprechwerte Pulsortung (Takthub) | 1 — 200 A |
| Grenzwertüberwachung | |
| I> Überstrom | 5 — 1.500 A; tI> Ansprechverzögerung: 40 ms — 60 s |
| T< / T<< / T> / T>> Temperatur | −40 °C bis +85 °C |
| Messgenauigkeit Phasenströme | ≤0,5 % / 0,5 A geschlossener Sensortyp, ≤1 % / 0,5 A teilbarer Sensortyp |
| Anzeige | LED-Statusanzeige (multicolor) OLED-Display (mehrsprachig) |
| Fernmeldung / Kommunikation | 4 potenzialfreie, frei programmierbare Relaiskontakte RS485- / Modbus-Schnittstelle |
| Parametrierung | USB-Anschluss mit ComPass Explorer Software |
| Fernmeldekontakt | 4 Dauer- oder Wischkontakte, bistabil, Öffner oder Schließer Kontaktleistung: 230 V AC/1 A/62,5 VA max.; 220 V DC/1 A/60 W max. |
| Binäre Eingänge | 2, potenzialfrei, 1 s < t < 5 s, frei programmierbar |
| Rücksetzung |
|
| Versorgung | |
| Externe Hilfsspannung | 24 V — 230 V AC / DC (±10 %) |
| Interne Versorgung | Langzeit-Lithiumzelle, >1.000 h Gesamtblinkzeit der LED, >1.000 Display-Aktivierungen |
| Gehäuse | Polycarbonat, IP50 |
| Temperaturbereich | −30 °C bis +70 °C |
