ComPass A
Kurz- und Erdschlussanzeiger mit Strommonitoring
Der ComPass A ist ein kombinierter Kurz- und Erdschlussanzeiger für Mittelspannungsnetze. Das Gerät zeigt alle Messwerte und Einstellparameter in einem über ein Menü geführtes Display an und erlaubt deren Fernmeldung und Fernparametrierung über Modbus-Protokoll. Bei Überschreiten der einstellbaren Ansprechwerte blinkt eine helle rote LED. Bei Betätigung des Wipptasters werden die Kurz- bzw. Erdschlüsse im Klartext im Display angezeigt.
Produktmerkmale
- Kurz- und Erdschlusserfassung aus drei einphasigen Stromsensoren
- LED und OLED-Display: für gute Sichtbarkeit
- Monitoring der Größen Strom (I) und Frequenz (f)
- Fernmeldung über RS485- / Modbus-Schnittstelle und vier frei programmierbare Relaiskontakte
OLED‐Display für eine gute Lesbarkeit
Wipptaster
Mehrfarben-LED
Ihr Mehrwert
- Netzauslastung vor Ort sichtbar
- Fernmeldung analoger Werte
Die 4 Relais werden im Fehlerfall gesetzt und alle gewünschten Informationen über Relaiskontakte und MODBUS in die Leitstelle übertragen. Die letzten 20 Ereignisse bleiben mit Datums- und Zeitstempel sowie Fehlerstrominformationen gespeichert.

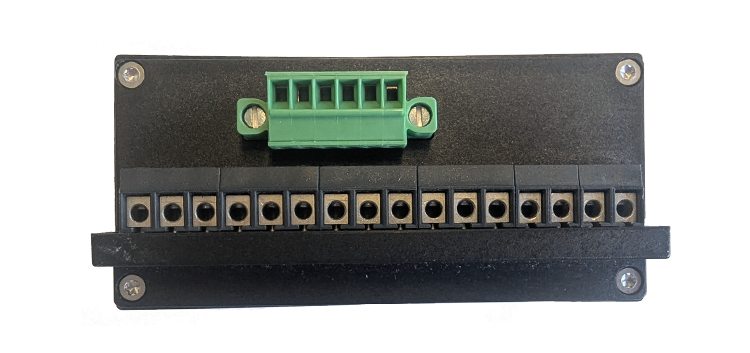

Modbus-Anschluss
Klemmleiste
Technische Daten
| ComPass A | |
|---|---|
| Kurzschlussanzeiger | ✅ |
| Erdschlussanzeiger | ✅ |
| Erdschlussortungsverfahren | Erdkurzschluss |
| Messwerte / Anzeige | Leiterströme I1, I2, I3, IE mit PhasenwinkelBetriebsstrom, I 1,2,3 ø15 min, I 1,2,3 max. 24 h / 7 Tage / 365 TageSchleppzeigerfunktion I max. LR (letzte Rücksetzung)Netzfrequenz f |
| I>> Ansprechwerte Kurzschlussstrom | 10 — 2.000 A (1-A-Schritte) |
| tI>> Ansprechverzögerung | 40 ms — 60 s (10-ms-Schritte) |
| IE> Ansprechwerte Erdschlussstrom | 20 — 1.000 A (niederohmiges / starr geerdetes Netz) |
| tIE> Ansprechverzögerung | 40 ms — 60 s |
| Messgenauigkeit Phasenströme | ±3 % (0 — 630 A, Auflösung 1 A)±5 % (630 — 1.500 A)±10 % (1.500 — 2.000 A) |
| Anzeige |
|
| Fernmeldung / Kommunikation |
|
| Fernmeldekontakt | 4 Dauer- oder Wischkontakte (1 s), Öffner oder SchließerKontaktleistung: 230 V AC / 1 A / 62,5 VA max.;220 V DC / 1 A / 60 W max. |
| Rücksetzung |
|
| Versorgung | |
| Externe Hilfsspannung | 24 V — 230 V AC / DC (±10 %) |
| Interne Versorgung | Langzeit-Lithiumzelle, Lebensdauer ≥20 Jahre, >1.000 h Gesamtblinkzeit der LED, >1.000 Aktivierungen des Displays |
| Gehäuse | Polycarbonat, IP40 |
| Temperaturbereich | −30 °C bis +70 °C |
