Kurz- und Erdschlussanzeiger
für Kabelnetze

PASSION FOR PERFECTION

Intelligente Ortsnetzstationen spielen eine zentrale Rolle in der modernen Energieverteilung. Ein besonders wichtiges Element dieser Stationen sind die Kurz- und Erdschlussanzeiger, die maßgeblich zur schnellen Fehlererkennung und -behebung beitragen.

Grau-Schwarzer kleiner Kasten mit durchsichtiger Klappe, die man nach vorne öffnen kann. Rechts ist ein Dipp-Schalter, mit dem man über vorne, unten, rechts, links durch das Menü navigieren kann. Die Anzeige ist digital.

Was sind Kurz- und Erdschlussanzeiger?

Kurz- und Erdschlussanzeiger sind essenzielle Komponenten in modernen Energieverteilungsnetzen. Sie überwachen kontinuierlich den Stromfluss in Mittelspannungskabeln und sind darauf spezialisiert, sowohl Kurzschlüsse zwischen den Phasen als auch Erdschlüsse zu erkennen. Sollte ein Fehler auftreten, wird dies sofort durch optische Anzeigen an der Station signalisiert, durch eine LED oder mechanische Anzeige. Zusätzlich erfolgt eine Fernmeldung an die Netzleitstelle, um eine schnelle Reaktion zu ermöglichen.

Die Funktionsweise basiert auf der Messung von:

  • Phasenströmen zur Erkennung von Kurzschlüssen
  • Summenstrom und Nullspannung zur Identifikation von Erdschlüssen
  • Spannungsabfall zur Bestätigung der Fehlererkennung

Eine besondere Stärke dieser Anzeiger ist ihre Fähigkeit, zwischen vorübergehenden und dauerhaften Störungen zu unterscheiden. Dies verhindert, dass Wartungspersonal unnötig bei kurzzeitig auftretenden Fehlern, die sich selbst beheben, ausrückt.

Die Integration in das Netzleitsystem ermöglicht:

  • Sofortige Fehlerortung
  • Schnellere Wiederversorgung der Kunden
  • Reduzierung der Ausfallzeiten
  • Dokumentation der Fehlerereignisse für präventive Wartung

Intelligente Ortsnetzstationen – Energieversorgung für die Zukunft

Energieversorgungsfragen sind nicht einfach nur zukunftsrelevante Themen. Es sind unsere Fragen und Themen. Und es sind u. a. komplexe Herausforderungen an den Ortsnetzstationen, denen wir mit unseren innovativen technischen Lösungen begegnen. Wir beobachten, dass von den geschätzt 600.000 existierenden klassischen Ortsnetzstationen in Deutschland die strategisch wichtigsten Stationen, Mittelspannungsabschnitte bzw. Regionen sukzessive digital ausgebaut werden. Ortsnetzstationen, die nicht nur für die sichere, effiziente und störungsfreie Verteilung elektrischer Energie unverzichtbar sind, sondern die auch eine tragende Säule für die Digitalisierung in der Energieversorgung bilden.

Für Schaltanlagenbauer, Stationsbauer und Netzbetreiber sind wir die erste Adresse, wenn es darum geht, hochwertige Produkte und Systemlösungen für die Energieverteilung im Mittelspannungsnetz herzustellen, um Ortsnetzstationen digital werden zu lassen.

Uns ist bewusst, dass für Sie als Verteilnetzbetreiber im Fehlerfall jede Minute zählt und Sie zeitnah die Ursachen finden müssen. Die durch uns digitalisierten Ortsnetzstationen leisten das und liefern im Normalbetrieb hochgenaue Messwerte aus der Tiefe des Netzes in die Leitwarte. Das eröffnet Ihnen jederzeit einen Blick auf die Netzauslastung im Jahresverlauf und sichert zudem ein effektives und vorhersehbares Lastmanagement.

Infografik mit einem Techniker, der an einer Stromanlage steht und daneben steht sein Dienstfahrzeug und eine Ortsnetzstation.

Kurz- und Erdschlussanzeiger & Zubehör von Horstmann auf einem Blick

Fehlerortung mit Netzmonitoring

Die Integration in ein leistungsfähiges Netzleitsystem ermöglicht eine präzise Fehlerortung und gewährleistet ein rasches Handeln bei Störfällen. Darüber hinaus sorgt die kontinuierliche Überwachung der Netzparameter für eine zeitnahe Rückmeldung über den Zustand der elektrischen Infrastruktur.

Fehlerortung mit Richtungsanzeige

Mit der Richtungsanzeige können Netzbetreiber die genaue Position des Fehlers im System identifizieren. Das erleichtert die Planung der notwendigen Wartungsarbeiten und minimiert Ausfallzeiten für die Endverbraucher.

Fehlerortung ohne Netzmonitoring

Auch ohne Richtungsanzeige sind die Systeme in der Lage, Fehler effizient zu erkennen. Die generelle Fehlermeldung sorgt dafür, dass Anomalien schnell erkannt werden, auch wenn nicht die spezifische Position erfasst werden kann.

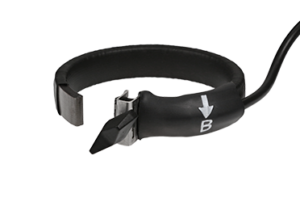

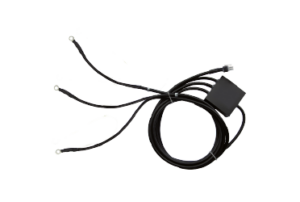

Strom- und Spannungssensoren

Mit integrierten Strom- und Spannungssensoren sind die Kurz- und Erdschlussanzeiger in der Lage, ständige Messungen durchzuführen und präzise Daten zu liefern. Diese Sensoren bestätigen Fehlererkennung und verbessern die Zuverlässigkeit der Anzeiger.

zwei Mitarbeiter stehen in einem hellen Raum nebeneinander und schauen zusammen auf einen Laptop. Rechts ist eine Frau mit grünem Pullover, links ein junger Mann mit Businesshemd. Beide lächeln.

Haben Sie Fragen oder möchten Sie beraten werden?

Möchten Sie weitere Details zu einem bestimmten Aspekt der Kurz- und Erdschlussanzeiger erfahren? Kontakten Sie unser Vertriebsteam. Wir stehen Ihnen gerne zur Seite.
