Kurzschließschienen
Erdungs- und Kurzschließvorrichtung
Erdungs- und Kurzschließschienen sind ortsveränderliche Geräte zum vorübergehenden Erden oder Erden und Kurzschließen freigeschalteter Wechselstromanlagen
und besteht aus folgenden Komponenten:
- Drei Kurzschließseile mit Kabelschuh
- Ein Erdungsseil mit Kabelschuh
- Ein Verbindungsstück, das die Kurzschließseile und das Erdungsseil verbindet
- Ein Temperaturmesspunkt und ein QR-Code (Anleitung) im Verbindungsstück
- Anschließteile an Kurzschließseile (z.B. Phasenanschlussklemme)
- Anschließteil an Erdungsseil (z.B. Erdungsklemme)

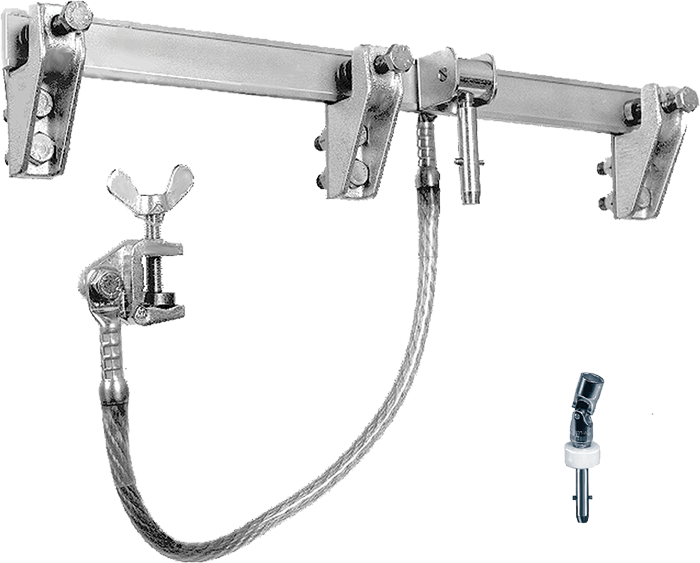

Bestandteile
Klemmstück
Kurzschließschiene
Einbringbolzen
Erdungsklemme
Erdungsseil
Kardangelenkschlüssel
Technische Daten
| Gerätesatz | Art.-Nr. | |||
|---|---|---|---|---|
| 1 Kurzschließschiene mit Einbringbolzen | Schienenlänge [mm] | Bemessungswerte Ir [kA]/tr = 1s | Schienenabstand [mm] | |
| 40 x 10 | 560 | 45,9 | 210 | 62-0101-050 |
| 40 x 10 | 640 | 45,9 | 250 | 62-0101-051 |
| 60 x 8 | 560 | 55,9 | 210 | 62-0101-054 |
| 60 x 8 | 1.000 | 55,9 | 450 | 62-0101-057 |
| 3 Klemmstücke für Kurzschließschiene | Schrauben | Material | ||
| 40 x 10 | M12, AF19 | GTW | 62-0103-001 | |
| 60 x 8 | M12, AF19 | GK-ALSI 10 MG | 62-0103-003 |
Weitere Erdungs- und Kurzschlussvorrichtungen
Dreipolige EKV
- Nach IEC 61230 (VDE 0683-100)
- Transparenter Verguss des Verbindungsstückes bietet gute Kontrollmöglichkeit bei Sichtprüfung
- Hochflexible Cu-Litze (mit transparentem Kunststoff ummantelt)
Einpolige EKV
- Nach IEC 61230 (VDE 0683-100)
- Hochflexible Cu-Litze (mit transparentem Kunststoff ummantelt)
- Beidseitig mit Kabelschuh bestückt
