Dreipolige Erdungs- und Kurzschließvorrichtungen
Dreipolige Erdungs- und Kurzschließvorrichtungen sind ortsveränderliche Geräte zum vorübergehenden Erden oder Erden und Kurzschließen freigeschalteter Wechselstromanlagen
und besteht aus folgenden Komponenten:
- Drei Kurzschließseile mit Kabelschuh
- Ein Erdungsseil mit Kabelschuh
- Ein Verbindungsstück das die Kurzschließseile und das Erdungsseil verbindet
- Ein Temperaturmesspunkt und ein QR-Code (Anleitung) im Verbindungsstück
- Anschließteile an Kurzschließseile (z. B. Phasenanschlussklemme)
- Anschließteil an Erdungsseil (z. B. Erdungsklemme)
Die dreipolige Erdungs- und Kurzschließvorrichtung bietet besonders für Energieversorgungsunternehmen und industrielle Anwender entscheidende Vorteile im täglichen Einsatz. Servicetechniker und Wartungspersonal profitieren vor allem von der deutlichen Zeiteinsparung, da alle drei Phasen in einem Arbeitsgang geerdet werden können. Dies ist besonders bei regelmäßigen Wartungsarbeiten an Transformatoren oder Schaltanlagen von großer Bedeutung.
Produktmerkmale EKV
Der wesentliche Unterschied zur einpoligen Variante ist, dass alle drei Phasen gleichzeitig kurzgeschlossen und geerdet werden. Dies bietet mehrere Vorteile:
- Schnellere Installation, da nur eine Erdungsverbindung hergestellt werden muss
- Garantierte Kurzschließung zwischen allen Phasen
- Gleichmäßige Stromverteilung im Fehlerfall
Die Anwendung erfolgt nach diesem Schema:
- Zuerst wird der Erdpotentialanschluss mit dem Erdungsfestpunkt verbunden
- Dann wird die Phasenanschlussklemme mittels Erdungsstange mit dem zu erdenden Teil verbunden
- Die Demontage erfolgt in umgekehrter Reihenfolge
Auch hier gilt: Die Vorrichtung muss für die entsprechende Spannungsebene und den maximalen Kurzschlussstrom dimensioniert sein. Die Handhabung ist ausschließlich geschultem Fachpersonal vorbehalten.
Varianten

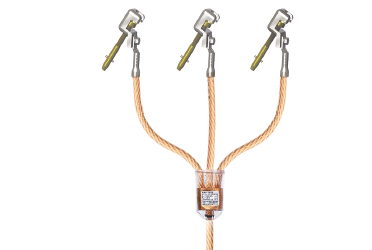

Dreipolig mit Kugelzange
- Nach IEC 61230 (VDE 0683-100)
- Hochflexible Cu-Litze (mit transparentem Kunststoff ummantelt)
- Transparenter Verguss des Verbindungsstückes bietet gute
Kontrollmöglichkeit bei Sichtprüfung - Phasenseitiger Anschluss:
- Bis 70 mm² Querschnitt: 3 x Kugelzange 64-0103-001
- Ab 70 mm² Querschnitt: 3 × Kugelzange 64-0103-002
- Erdseitiger Anschluss:
Flügelmutter M12, Anschlussadapter mit Flügelmutter M16, Erdungsklemme oder Erdanschlussbuchse - Maße Mitte Kabelschuhbohrung bis Eingang Herzstück
Phasenseitig: 600 mm / 550 mm / 600 mm
Erdseitig: 1.500 mm
Technische Daten
| Anschluss an: Kugelfestpunkt ø [mm] |
Seilquerschnitt, Phasen-/Erdseil [mm²] |
Bemessungswerte Ir [kA]/tr = 1s |
Art. Nr. Flügelmutter M12 | Art. Nr. Flügelmutter M16 | Art. Nr. Erdungsklemme | Art. Nr. Erdanschlussbuchse |
|---|---|---|---|---|---|---|
| 20 | 50 / 50 | 9,9 | 60-0108-002 | — | 60-0101-001 | 60-0107-001 |
| 20 | 70 / 35 | 13,8 | 60-0108-004 | — | 60-0101-003 | 60-0107-003 |
| 20 | 70 / 70 | 13,8 | 60-0108-003 | 60-0209-013 | 60-0101-002 | 60-0107-002 |
| 25 | 95 / 35 | 18,7 | 60-0208-002 | 60-0209-004 | 60-0201-001 | 60-0207-002 |
| 25 | 95 / 95 | 18,7 | 60-0208-001 | 60-0209-001 | 60-0202-001 | 60-0207-001 |
| 25 | 120 / 50 | 23,7 | 60-0208-003 | 60-0209-010 | 60-0201-002 | 60-0207-003 |
| 25 | 120 / 120 | 23,7 | — | 60-0209-002 | 60-0202-002 | — |
Weitere Erdungs- und Kurzschließvorrichtungen mit abweichenden Seillängen und abweichenden phasenseitigen bzw. erdseitigen Bestückungen und höhere Bemessungswerte auf Anfrage erhältlich.

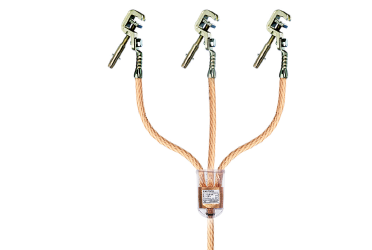

Dreipolig mit Universal-Phasenklemme
- Nach IEC 61230 (VDE 0683-100)
- Hochflexible Cu-Litze (mit transparentem Kunststoff ummantelt)
- Transparenter Verguss des Verbindungsstückes bietet gute
Kontrollmöglichkeit bei Sichtprüfung - Phasenseitiger Anschluss:
- Bis 70 mm² Querschnitt:
3 x Universal-Kompaktklemme 64-0101-001 - Ab 70 mm² Querschnitt:
3 x Universal-Phasenklemme 64-0102-002
- Bis 70 mm² Querschnitt:
- Erdseitiger Anschluss:
Flügelmutter M12, Anschlussadapter mit Flügelmutter M16, Erdungsklemme oder Erdanschlussbuchse - Maße Mitte Kabelschuhbohrung bis Eingang Herzstück
Phasenseitig: 600 mm / 550 mm / 600 mm
Erdseitig: 1.500 mm
Technische Daten
| Anschluss an: Kugelfestpunkt ø [mm] |
T-Anschlussbolzen [mm] |
Rundleiter [mm] |
Flachleiter [mm] |
Seilquerschnitt, Phasen-/Erdseil [mm²] |
Bemessungswert Ir [kA]/tr = 1 s |
Flügelmutter M12 | Flügelmutter M16 |
Erdungsklemme | Erdanschlussbuchse |
|---|---|---|---|---|---|---|---|---|---|
| 20 | 15 | 4 — 15 | 0 — 25 | 50 / 50 | 9,9 | 60-0308-001 | — | 60-0301-001 | 60-0307-001 |
| 20 | 15 | 4 — 15 | 0 — 25 | 70 / 35 | 13,8 | 60-0308-003 | — | 60-0301-003 | 60-0307-003 |
| 20 | 15 | 4 — 15 | 0 — 25 | 70 / 70 | 13,8 | 60-0308-002 | — | 60-0301-002 | 60-0307-002 |
| 25 | 15 | 10 — 25 | 0 — 28 | 95 / 35 | 18,7 | 60-0508-002 | — | 60-0501-001 | 60-0507-002 |
| 25 | 15 | 10 — 25 | 0 — 28 | 95 / 95 | 18,7 | 60-0508-001 | 60-0509-001 | 60-0502-001 | 60-0507-001 |
| 25 | 15 | 10 — 25 | 0 — 28 | 120 / 50 | 23,7 | 60-0508-003 | — | 60-0501-002 | 60-0507-003 |
| 25 | 15 | 10 — 25 | 0 — 28 | 120 / 120 | 23,7 | — | 60-0509-002 | 60-0502-002 | — |
Weitere Erdungs- und Kurzschließvorrichtungen mit abweichenden Seillängen und abweichenden phasenseitigen bzw. erdseitigen Bestückungen und höhere Bemessungswerte auf Anfrage erhältlich.
Weitere Erdungs- und Kurzschlussvorrichtungen
Einpolige EKV
- Nach IEC 61230 (VDE 0683-100)
- Hochflexible Cu-Litze (mit transparentem Kunststoff ummantelt)
- Beidseitig mit Kabelschuh bestückt
Kurzschließschienen
- Hohe Kurzschlussstromfestigkeit
- Schienenlänge und -abstand in mehreren Varianten erhältlich
- Nach IEC 61230 (VDE 0683-100)
