Sicherheit durch Erden und Kurzschließen

Erdungsvorrichtungen

Wir bieten Ihnen ein umfassendes und qualitativ hochwertiges Programm an Erdungsvorrichtungen, die speziell für die Sicherheitsbedürfnisse von ortsveränderlichen Geräten konzipiert sind.

Sicherheit für Mensch und Technik

Betreiber von Mittelspannungsnetzen wissen, dass die zuverlässige Übertragung elektrischer Energie nicht alles ist. Der sichere Betrieb spielt eine ebenso zentrale Rolle – sowohl für den Menschen als auch für die Technologie. Die Erdungs- und Kurzschließvorrichtungen der Dipl.-Ing. H. Horstmann GmbH nehmen dabei eine Schlüsselstellung ein.

Mit unseren ortsveränderlichen Geräten ermöglichen wir Ihnen das sichere und schnelle vorübergehende Erden oder das Erden und Kurzschließen von freigeschalteten oder spannungsfreien Anlagen. Vermeiden Sie gefährliche Spannungen und Lichtbögen im Fall eines unbeabsichtigten Wiedereinschaltens und schützen Sie Ihre Mitarbeiter sowie Ihre Anlagen zuverlässig.

Maßgeschneiderte Lösungen für Ihre Anforderungen

Unsere Erdungs- und Kurzschließvorrichtungen sind so konzipiert, dass sie hohen Sicherheitsstandards entsprechen und gleichzeitig die besonderen Anforderungen Ihrer Anlagen berücksichtigen.

Unser Team unterstützt Sie gerne bei der Auswahl der geeigneten Erdungs- und Kurzschließvorrichtung. Dabei berücksichtigen wir wichtige Parameter:

Länge der Seile

Art der Sternpunkterdung (starr oder nicht)

Kurzschluss-Bemessungszeit (tr)

Kurzschluss-Bemessungsstrom (Ir)

Kurzschluss-Bemessungs-Scheitelfaktor

Benötigte Phasen- und Erdungsfestpunkte

Technische Zeichnung einer Erd- und Kurzschließvorrichtung, die gerade angeschlossen wird

Wichtige Merkmale auf einem Blick

Flexibles Produktprogramm: Für nahezu jede Anforderung bieten wir die passende Lösung.
Einsatz in verschiedenen Netzen: Erdungs- und Kurzschließvorrichtungen mit reduziertem Erdseilquerschnitt können in allen Netzen ohne direkte Sternpunkterdung eingesetzt werden (gemäß IEC 61230 oder VDE 0683-100).

Schnelle Anpassung: Längen von Erdungs- und Kurzschließseilen werden an die Maße Ihrer Anlagen und die Abstände zwischen den Anschlussstellen angepasst.

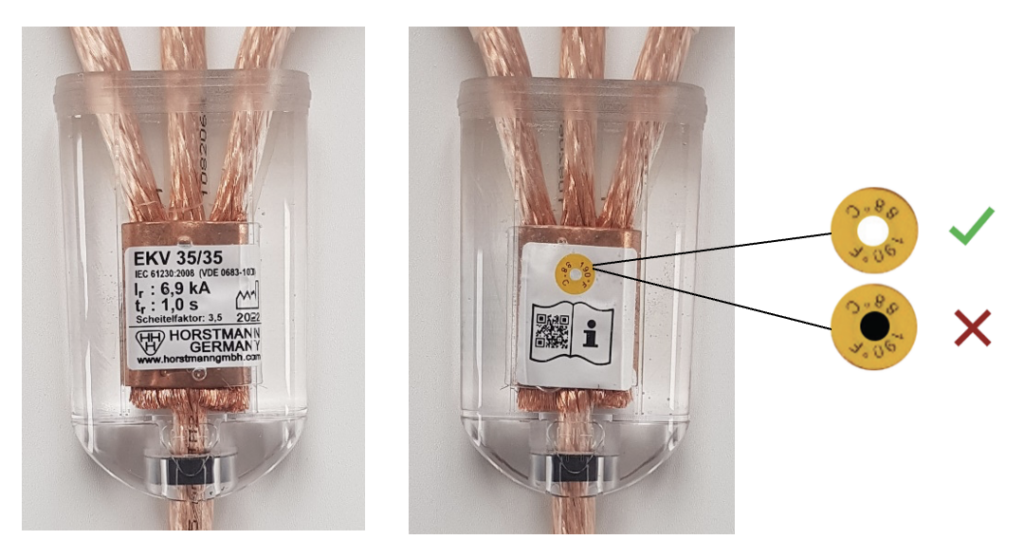

Temperatursensor und QR-Code im Verbindungselement unserer EKVs

BESONDERE FEATURES

Durch den Temperatursensor im Herzstück der neuen Horstmann EKVs wird die Sichtprüfung erleichtert und Anwendersicherheit erhöht. Wenn der Temperaturmesspunkt im Verbindungselement ausgelöst hat (weißer Punkt verfärbt sich irreversibel schwarz), ist davon auszugehen, dass die EKV einem Kurzschlussstrom ausgesetzt war. Die EKV ist dann von der Weiterverwendung auszuschließen.
Durch einen QR-Code im neuen Verbindungselement, lässt sich stets die digitale Version der Gebrauchsanleitung per Smartphone abrufen.
Mit diesen neuen Sicherheitsfeatures auf unseren Erdungs- und Kurzschließvorrichtungen setzen wir einen neuen Standard für Sicherheit und Benutzerfreundlichkeit. Horstmann bleibt seiner Mission treu, die Arbeitsumgebung in der Mittelspannung sicherer und effizienter zu gestalten.

Entdecken Sie unser Produktsortiment

Egal, ob Sie ein einpoliges EKV oder ein dreipoliges EKV benötigen – wir stehen Ihnen als Komplettanbieter in der Mittelspannungstechnik zur Seite. Klicken Sie auf die folgenden Links, um mehr über unsere spezifischen Produkte zu erfahren:

Einpolige EKV

Dreipolige EKV

Kurzschließschienen

Kontakt aufnehmen

Nutzen Sie unsere langjährige Erfahrung und unseren technischen Sachverstand. Horstmann ist Ihr zuverlässiger Partner für Erdungs- und Kurzschließvorrichtungen in der Mittelspannungstechnik.
Kontaktieren Sie uns, um eine individuelle Beratung zu vereinbaren zu Themen wie die Definition der Seillänge, die passende EKV zur Art der Sternpunktbehandlung – starr oder nicht – festzulegen oder die Art der Anschließteile zu bestimmen.
Ebenso verhält es sich mit den Parametern für die Kurzschluss-Bemessungszeit tr, den Kurzschluss-Bemessungsstrom Ir und nicht zuletzt für den Kurzschluss-Bemessungs-Scheitelfaktor.
